Ansluta pergola till en utvändigt isolerad fasad
Pergola mot fasad

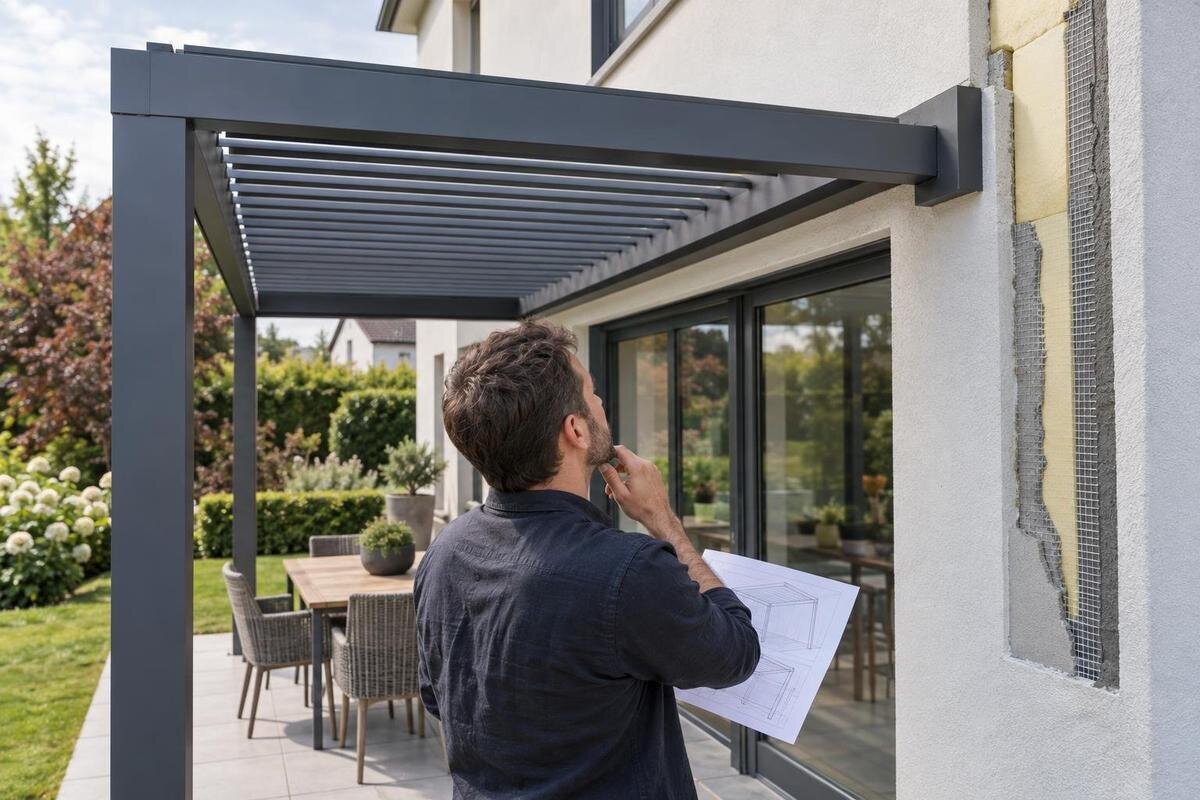

En pergola mot en fasad med utvändig isolering kan inte fästas i puts eller isolerskivor som om de vore en bärande vägg. Innan anslutningen väljs behöver du veta vilka skikt fasaden består av, vilket underlag som faktiskt kan ta last och hur den valda modellens anslutningsritning förhåller sig till byggnaden. Lösningen ska beskrivas för den verkliga väggen, inte hämtas ur ett generellt borrmönster. Här går vi igenom vilka uppgifter du behöver samla, vad en projekterad detalj bör klargöra och när en sakkunnig behöver bedöma platsen.
Utvändig isolering är inte ett bärande fäste
En utvändigt isolerad fasad består ofta av flera skikt: ytbehandling, armering och puts, isolering och därefter den vägg eller stomme som bär byggnaden. Putsen skyddar fasaden och isoleringen minskar värmeförlusten, men de yttre skikten ska inte utan en särskilt projekterad lösning räknas som pergolans bärande underlag. En väggansluten konstruktion påverkas dessutom av mer än sin egen vikt. Vind och andra relevanta laster kan ge krafter som drar, skjuter eller vrider i anslutningen. En hel och välskött yta säger därför inget säkert om vad väggen bakom kan ta emot. Stommens material, skick och läge måste bedömas separat.
Det som måste klarläggas är hela lastvägen: från pergolans bärande delar, genom väggfästen och distanser, till ett verifierat underlag i byggnadens stomme. En ritning behöver visa vad anslutningen ska bära och hur fasadskikten hanteras, inte bara placeringen på väggen. Om ett led saknas är det oklart var lasten hamnar och hur ytskikten påverkas. Lyxfönster Väggpergola är namnet på en väggmonterad modell, men modellnamnet säger inte att en viss väggtyp passar. Använd produktnamnet för att identifiera modellen och begär den ritning som gäller för den. Fråga också vilka väggförutsättningar ritningen omfattar och om den förutsätter en särskild placering av fästpunkterna.
Ta reda på fasadens uppbyggnad
Ta fram de byggnadsritningar, relationshandlingar och renoveringsunderlag som finns. Sök särskilt efter dokumentation från tilläggsisoleringen: vilket fasadsystem som användes, hur det är uppbyggt och vilken väggkonstruktion det sitter på. Ett dokument som bara anger putstyp eller isoleringens produktnamn visar inte automatiskt hur anslutningen ska föras vidare till stommen. Be om eventuella snitt genom fasaden, uppgifter om luftspalt och information om ändringar kring fönster och dörrar. Om huset renoverats i flera omgångar kan olika partier vara uppbyggda på olika sätt, även längs samma fasad. Skriv ned dokumentens datum och vad de faktiskt beskriver, så att äldre uppgifter inte förväxlas med dagens utförande.
Om dokumenten saknas eller inte stämmer med det du ser ska du inte fylla luckorna genom att gissa utifrån byggår, fasadens utseende eller en knackning på putsen. Be en konstruktör eller annan sakkunnig med relevant kompetens bedöma väggen och ange vilken kontroll som krävs för att fastställa underlaget. I vissa fall räcker dokumentation och synliga förhållanden; i andra behövs en riktad undersökning som planeras av den som ansvarar för bedömningen. Ange osäkerheter öppet i offertförfrågan. Skriv modellnamnet, exempelvis Lyxfönster Pergola, så blir det tydligt vilken produkt du vill få bedömd. Förutsätt inte att en ritning för en annan variant gäller.
Verifiera underlaget bakom isoleringen
Att känna till att den bärande väggen är av trä, murverk eller betong är en början, men materialnamnet räcker inte alltid för att projektera anslutningen. Väggens lager, hålrum, skarvar, förstärkningar och det tänkta fästets läge kan också spela roll. I en regelvägg behöver konstruktören veta var den bärande delen finns och om den sammanfaller med anslutningens planerade placering. I murverk eller andra material behöver även uppbyggnad och skick bedömas. Fasaden kan dessutom dölja olika konstruktioner kring öppningar eller tillbyggnader. Det är underlaget på rätt plats, inte bara en uppgift om väggmaterial, som ska kunna beläggas med handlingar eller lämplig kontroll.
Be därför att underlaget anges uttryckligen i bedömningen: vilken del av väggen anslutningen ska ta stöd mot, vilka uppgifter slutsatsen bygger på och vad som ännu inte är verifierat. Om väggens lager är blandade eller osäkra ska det sägas rakt ut, inte döljas bakom ett generellt uttryck som massiv vägg. Skicka handlingar och bilder när du frågar om den väggmonterade modellen från Lyxfönster, men låt inte en produktbild styra antaganden om husets konstruktion. En sakkunnig kan avgöra om tillgängliga ritningar räcker eller om platsen behöver undersökas ytterligare. Beskedet om underlaget bör följa med in i den slutliga infästningsritningen.
Ritningen måste gälla både modell och vägg
En generell monteringsskiss är inte samma sak som en godkänd anslutningsritning för pergolan och den aktuella väggen. Ritningen behöver gälla rätt modell och utförande och koppla dess bärande delar till den väggtyp som faktiskt bedömts. Den bör visa den tänkta placeringen, vilka anslutningskomponenter som ingår, hur isolerskiktet passeras och vilket bärande underlag som förutsätts. Det behöver också framgå vilka mått och platsförhållanden som lösningen bygger på. Kontrollera att handlingen är aktuell för produktens utförande; en bild för en annan variant eller ett fristående utförande kan inte utan vidare användas. Datum och versionsnummer gör det lättare att skilja den gällande ritningen från äldre skisser. Skilj också mellan en ritning som visar pergolans placering på fasaden och en detaljritning över själva infästningen. De besvarar olika frågor och behöver stämma överens. Om anslutningen bara visas med en symbol eller hänvisning ska det vara tydligt var den tillhörande detaljen finns och vilken del av väggen den gäller.
Fråga vem som har kopplat produktens krav till byggnadens förutsättningar och vem som godkänt ritningen för projektet. Den som projekterar behöver bedöma relevanta laster och hur de förs in i stommen; vad som är avgörande beror bland annat på modell, mått, placering och plats. Vind och, där det är aktuellt, snölaster är exempel på förhållanden som kan behöva ingå. Du behöver inte själv räkna på infästningar, men du ska kunna få ett begripligt besked om vad bedömningen omfattar. Om Lyxfönster Bioklimatisk Pergola är modellen du överväger, be om dokumentation för just den och fråga uttryckligen om ritningarna medger den vägganslutning du planerar. Om leverantör och konstruktör delar på uppgiften ska ansvarsfördelningen framgå.
Infästning genom isolering och puts
Avståndet mellan fasadytan och den bärande väggen måste lösas utan att isoleringen blir ett oavsiktligt stöd eller pressas ihop av infästningen. Om ett fäste passerar ett tjockt skikt behöver den projekterade detaljen visa hur avståndet överbryggas och hur krafter förs vidare till stommen. Det betyder inte att en längre skruv eller en godtycklig distans automatiskt är rätt; komponent, placering och underlag behöver passa ihop. Felaktigt tryck kan skada fasadlagren, och en genomgående metalldel kan skapa en köldbrygga. Hur stor betydelse detta får beror på detaljens utformning och byggnadens förutsättningar. Ritningen bör beskriva konsol, distans och stödpunkt som en sammanhängande lösning.
Regn- och fuktskyddet måste också ingå. Genomföringen ska utformas med hänsyn till hur fasadskikten leder bort vatten, så att vatten inte leds in bakom isolering eller puts och så att befintliga bleck, fogar och avrinning fungerar. En allmän uppmaning att täta runt anslutningen anger inte vilken lösning som passar fasadsystemet. Låt därför fasadens uppbyggnad och den föreslagna infästningen bedömas tillsammans, gärna av någon som kan identifiera systemets detaljer. Be att ritningen gäller väggmodellen Lyxfönster Väggpergola och den redovisade väggtypen, inte en detalj hämtad från en annan fasad. Tätning ersätter aldrig en bärande anslutning, och det bör framgå vem som ansvarar för återställning av ytskikt.
Bedöm vägganslutning och övriga stöd tillsammans
En väggansluten pergola kan också ha stolpar eller andra stöd mot mark eller terrass, men upplägget måste framgå av den valda modellens ritning. Utgå inte från att stolparna tar en viss del av lasten eller att väggen bara håller konstruktionen på plats. Omvänt ska väggen inte behandlas som ensam stödpunkt om modellen är ritad för ett annat stödsystem. Samtliga bärande punkter och kopplingarna mellan dem behöver bedömas som en helhet. Ändras antal eller placering av stöd kan också förutsättningarna för vägganslutningen ändras. Det gäller även om en justering verkar liten på en skiss.
Kontrollera vad de övriga stöden ska stå på och om den befintliga terrassen verkligen har ett underlag som kan ta de laster ritningen förutsätter. Marksten, trall eller en annan synlig yta är inte automatiskt ett bärande fundament. Det går därför inte att välja en standardstorlek på plint utan hänsyn till mark, konstruktion och produkt. När du hämtar handlingar för modellen Lyxfönster Pergola, skilj mellan produktens ritningar och en platsbedömning av terrassens stöd. Om konstruktionen använder både vägg och stolpar behöver båda stödtyperna beskrivas i samma bedömning. Går det inte att bekräfta ett bärande underlag måste projektet omprövas, inte lösas genom improvisation.
Mät upp fasaden och notera hinder
Rita upp väggen med fönster, dörrar och fasta installationer innan en anslutningspunkt bestäms. Ta med fönsterbleck, överstycken, markiser, hängrännor, stuprör, ventilationsöppningar och synliga ledningar; sådant kan begränsa placeringen eller behöva vara åtkomligt för service. Kontrollera också hur dörrblad och fönster öppnas och om beslag eller handtag riskerar att hamna bakom pergolans delar. En måttsatt fasadvy gör det lättare att jämföra önskad höjd och bredd med modellritningen än att läsa proportionerna från ett foto. Ange varifrån måtten är tagna, exempelvis ett hushörn eller en dörröppning, så att alla som läser skissen kan hitta samma läge på väggen. Skilj på befintliga mått och önskade mått för pergolan, och markera sådant som ännu bara är ungefärligt. Fotona kan komplettera skissen genom att visa detaljer som är svåra att rita, men ska inte ersätta måttuppgifterna. Planera för att fasaden ska kunna inspekteras och underhållas efteråt, så att viktiga fogar eller öppningar inte blir svåråtkomliga.
Synliga installationer är bara en del av bilden. Elledningar, rör och andra dragningar kan ligga dolda bakom ytskiktet, och deras läge ska klarläggas innan infästningspunkter fastställs. Använd tillgängliga ritningar och låt en kompetent fackperson bedöma vad som behöver kontrolleras; utgå inte från att ett område är fritt bara för att fasaden ser obruten ut. Om du jämför den bioklimatiska modellen från Lyxfönster, kontrollera att mått och anslutningsritning avser just den modellvariant du vill utreda. Markera eventuella konflikter mellan den föreslagna placeringen och husets installationer på fasadskissen, så att de kan bedömas tillsammans.
Fasadens skick och vattenavrinning
Fasadens skick är en del av förutsättningarna, inte en kosmetisk detalj. Fotografera sprickor, lösa eller skadade partier, tidigare lagningar, gamla infästningar och missfärgningar nära den tänkta anslutningen. Sådana tecken fastställer inte på egen hand orsaken eller problemets omfattning, men de bör redovisas för den som bedömer fasaden. Ta både en översiktsbild som visar var på väggen området finns och närbilder av det du vill uppmärksamma. Ange datum och markera platsen på fasadskissen, så att bilderna går att koppla till den föreslagna anslutningen. Beskriv det du faktiskt ser utan att själv slå fast skadeorsaken. Notera även om du känner till någon tidigare reparation på samma ställe. Om ytan behöver repareras ska det före montaget klarläggas vad som ska åtgärdas och om anslutningen kan placeras där. Bestäm inte infästningens slutliga placering innan fasadpartiet har bedömts. Även för en nyligen renoverad fasad kan systemdokumentationen behövas.
Vattenhanteringen behöver bedömas både vid genomföringen och runt den. Kontrollera hur fönsterbleck, fogar, takutsprång, hängrännor och stuprör leder bort vatten i närheten; en ny konsol eller tätningsdetalj är inte fristående från de befintliga anslutningarna. Be om en specificerad detalj som passar fasadens uppbyggnad, inte bara ett allmänt råd att använda fogmassa. Om fasaden nyligen har bytts eller renoverats kan dokumentationen från entreprenören visa vilka systemdetaljer som ska följas. Klargör också vem som ansvarar för bedömning och återställning om fasadskikten behöver påverkas.
Skicka ett användbart underlag för bedömning
En bra förfrågan gör det lättare att få rätt bedömning, inte bara ett generellt pris på en produkt. Samla en måttsatt fasadvy, foton på hela väggen och närbilder av den tänkta platsen, byggnads- och renoveringshandlingar, uppgift om känt fasadsystem samt den pergolamodell och det utförande du vill utreda. Ta med avstånd till hörn, öppningar och hinder när de är kända. Markera uttryckligen det som är osäkert, till exempel om väggmaterial eller isoleringstjocklek inte är verifierad, i stället för att presentera en gissning som fakta. Ange om uppgifterna kommer från ritning, renoveringsdokument eller egen observation. Håll isär beskrivningen av den befintliga väggen och ditt förslag till pergolans placering. Då framgår det vad som är ett konstaterat förhållande och vad som fortfarande kan ändras. Om du överväger flera placeringar kan de märkas tydligt på samma fasadvy. Koppla varje alternativ till rätt mått och fotografier, så att mottagaren inte behöver gissa vilket läge förfrågan gäller.
Be mottagaren svara på vilken information som saknas för att projektera vägganslutningen, vem som bedömer det bärande underlaget och vilken ritning som gäller för vald modell. Om du anger pergolamodellen från Lyxfönster i förfrågan ska frågan gälla just den modellen; be inte om en generell skiss som senare antas passa en annan variant. Fråga också om platsbesök behövs och hur väggens verkliga uppbyggnad ska jämföras med ritningens antaganden. Då går det att skilja mellan produktinformation, konstruktionsbedömning och montageförslag innan du fattar beslut. Be att eventuella begränsningar eller krav på ändrad placering redovisas skriftligt.
Granska ansvar och ritningar före montage
Flera kompetenser kan behöva bidra: produktleverantören kan reda ut vilken ritning som hör till modellen, en konstruktör kan bedöma hur anslutningen för in lasterna i stommen och en fasadkunnig person kan granska genomföring och återställning. Exakt ansvar beror på upplägget, så be om en tydlig ansvarsfördelning. Det ska inte vara oklart om någon har kontrollerat just den bärande väggen eller bara hänvisat till en standarddetalj. Om en installatör utför arbetet ska den projekterade lösningen vara tillgänglig för den som monterar. Kontrollera vem som besvarar frågor om avvikelser.
Före montage jämför du handlingarna med förutsättningarna på plats: modell, läge, väggtyp, bärande underlag och fasadens uppbyggnad. Om den synliga eller undersökta konstruktionen skiljer sig från ritningen, eller om fästpunkten behöver flyttas, ska avvikelsen bedömas av ansvarig sakkunnig innan arbetet fortsätter. En annan skruv, flyttad konsol eller extra tätning kan inte utan vidare ersätta den projekterade lösningen. Slutunderlaget bör tydligt visa vilken ritningsversion som godkänts och vilka förutsättningar montaget ska följa. Spara dokumentationen tillsammans med uppgifter om modell och eventuella ändringar på plats för framtida service. Om lösningen ändras under arbetets gång behöver det framgå vilken tidigare uppgift den nya handlingen ersätter. Håll därför äldre förslag åtskilda från de handlingar som beskriver det slutliga utförandet. Koppla eventuella foton från montaget till rätt plats och ritningsdetalj, så att de går att förstå även senare. Bilderna kompletterar ritningarna men ska inte lämna läsaren att själv tolka vilken lösning som faktiskt användes.
Vanliga frågor
Kan en pergola fästas direkt i putsen?
Nej, puts och isolerskivor ska inte räknas som bärande underlag för pergolan. Anslutningen behöver ha en projekterad lastväg till ett verifierat bärande skikt och en detalj som passar både fasadsystemet och den valda modellen. En hel eller nyrenoverad yta ändrar inte det kravet.
Räcker det med långa skruvar genom isoleringen?
Inte som generell lösning. Skruvens längd visar inte om den når rätt bärande del, om underlaget klarar lasten eller hur isoleringen och fasadens fuktskydd hanteras. Det ska framgå av en anslutningsritning för modellen och väggtypen, inte avgöras genom provskruvning.
Hur tar jag reda på vad som finns bakom isoleringen?
Börja med byggnadsritningar, relationshandlingar och dokumentation från fasadrenoveringen. Om uppgifterna är ofullständiga eller inte stämmer med platsen behöver en sakkunnig bedöma vilken ytterligare kontroll som krävs. Fasadens utseende räcker inte för att fastställa väggens material eller stomme.
Måste fasaden öppnas för att undersöka väggen?
Inte alltid. Det beror på vilka handlingar som finns och vilken information som behövs för att verifiera underlaget på den tänkta platsen. Låt den som ansvarar för bedömningen avgöra om en undersökning behövs och hur den ska göras. Gör inte egna provhål i fasaden.
Gör stolpar att vägganslutningen blir mindre viktig?
Inte automatiskt. Hur lasten fördelas mellan vägg och övriga stöd beror på den valda konstruktionens ritning. Även stolparnas placering och underlaget de står på kan behöva bedömas. Om stödens antal eller läge ändras måste man kontrollera om förutsättningarna för vägganslutningen också ändras.
Den avgörande frågan är inte hur man tar sig igenom isoleringen, utan om en verifierad lastväg kan projekteras från den valda pergolan till husets bärande stomme utan att fasadens funktion äventyras. Väggens uppbyggnad, modellens anslutningsritning och detaljen för isolering och fuktskydd behöver därför bedömas tillsammans. Så länge det bärande underlaget inte är bekräftat är vägganslutningen en olöst del av projektet. När förutsättningarna är klarlagda går det att avgöra om den tänkta placeringen är genomförbar och vilken lösning som i så fall ska användas.
