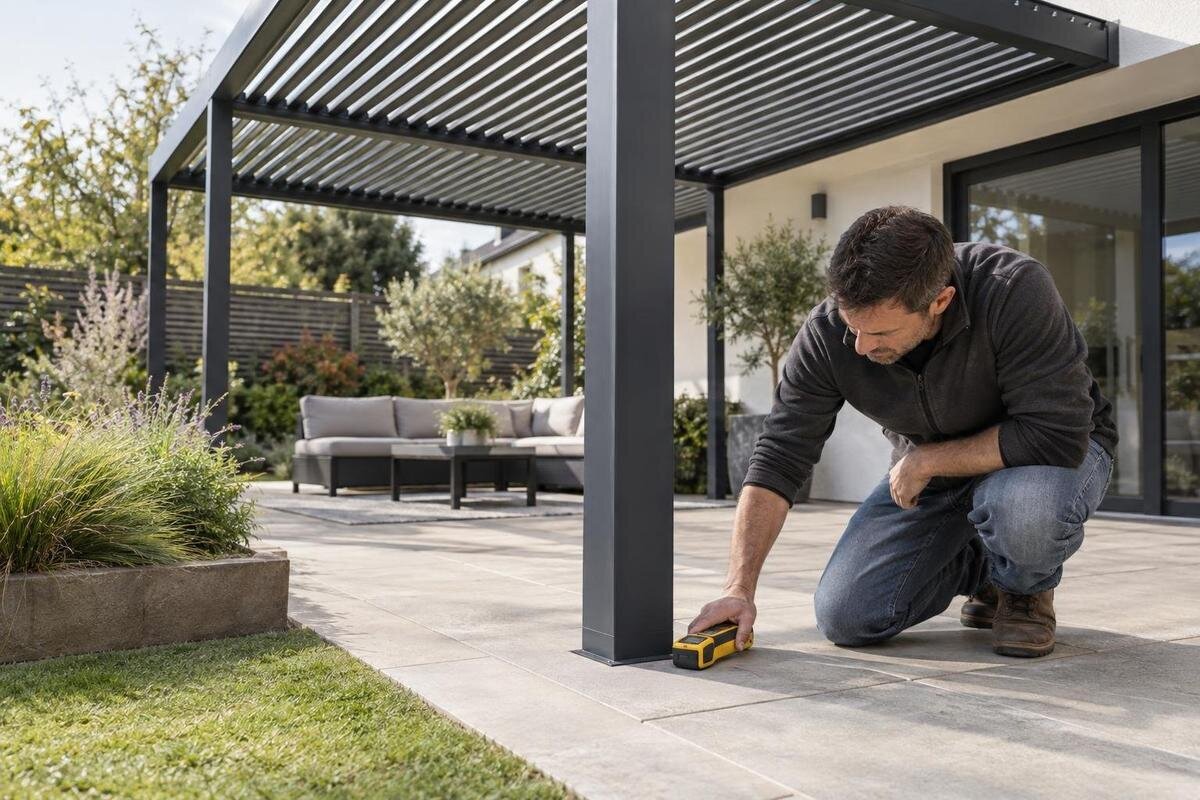

Dolda rör och kablar – kontrollera platsen före pergolamontage
Inför pergolamontage
Inför borrning i en platta eller schaktning för fundament behöver du veta vad som finns i marken och i eventuella borrzoner. Äldre ritningar, synliga brunnar och uttag ger ledtrådar, men visar inte alltid hela ledningssträckningen. Här går vi igenom hur du samlar dokumentation, kontaktar ledningsägare, beställer lämplig lokalisering och planerar arbetet innan stolparnas placering låses. Målet är att upptäcka konflikter medan utformningen fortfarande går att pröva, inte när grävningen redan har börjat.
Kontrollera hela arbetsytan, inte bara stolplägena
En stolpe kan hamna där den passar möbleringen men ändå stå ovanför en vattenledning eller elkabel. Schaktning för fundament, borrning för ankare i en platta och annan markbearbetning kan därför påverka mer än den synliga ytan. Ledningar går inte alltid rakt mellan två synliga punkter, och de kan ha flyttats när huset, uteplatsen eller trädgården byggdes om. Brunnar, ventiler och uttag ger användbara ledtrådar, men bevisar inte var hela sträckningen går. Kontrollera därför varje tänkt stödpunkt, eventuella schaktstråk och ytan där maskiner eller verktyg ska arbeta. Beskriv också vilka moment som ingår: ska befintlig beläggning tas upp, ska något grävas fram eller planeras en ny anslutning? Då blir det tydligare vilken yta kontrollen behöver omfatta. Håll isär pergolans färdiga placering och utrymmet som behövs under arbetet; de behöver inte sammanfalla. Osäkerhet om en lednings läge behöver klaras ut innan arbetet kan planeras färdigt.
Rita först in en preliminär pergolaplacering och markera möjliga stolplägen, utan att betrakta dem som beslutade. För Lyxfönster Pergola bör du be om en måttsatt ritning för den aktuella modellen och en godkänd infästningsritning innan punkterna låses. En produktbild eller ett modellnamn visar inte var förankringen ska hamna på just din tomt. Lägg också fram uppgifter om underlaget där infästningen är tänkt, så att montören kan bedöma om arbetsupplägget fungerar för platsen. Ledningskontrollen behöver alltså utgå från verkliga arbetspositioner, inte bara från en ungefärlig yta.
Samla ritningar och uppgifter om tidigare markarbeten
Börja med att fråga efter situationsplaner, relationsritningar och dokumentation från tidigare bygg- och markarbeten. Fakturor eller arbetsbeskrivningar från installationer kan också ange var en entreprenör har dragit fram vatten, el, avlopp eller dränering. Kontrollera när handlingarna togs fram och om de beskriver det som faktiskt byggdes eller bara en planerad lösning. En ritning från före en ombyggnad kan fortfarande ge ledtrådar, men ska inte automatiskt behandlas som aktuell. Jämför olika versioner och anteckna var de skiljer sig åt. Behåll ritningarnas beteckningar och datum när du sammanställer materialet, så att en anteckning går att spåra till rätt handling. Om två ritningar visar olika sträckningar, spara båda och beskriv skillnaden i stället för att rita ihop dem till en skenbart säker uppgift. Skilj också på att en installation finns omnämnd och att dess läge är dokumenterat. Om en sträckning saknar tydlig måttsättning, eller inte stämmer med det du ser på plats, märk den som osäker i stället för att välja den uppgift som verkar mest bekväm.
Be fastighetsägaren, tidigare ägare och entreprenörer om uppgifter om ändringar som inte syns i kommunens eller nätägarens handlingar. När du jämför Lyxfönster Väggpergola, be även om en måttsatt ritning för modellen och det infästningsunderlag som behövs för den tänkta placeringen. Lägg in de föreslagna arbetspositionerna på samma karta som ledningsuppgifterna. Om arbetsplanen omfattar borrning i både fasad och mark ska båda ytorna finnas med i kontrollen. Notera vilka handlingar som gäller väggen och vilka som gäller marken, så att det framgår vilket underlag som finns för respektive del av montaget.
Vad kan Ledningskollen bidra med?
I Sverige kan en förfrågan via Ledningskollen hjälpa dig att få information från berörda ledningsägare inför markarbete. Beskriv arbetsområdet tydligt och ta med hela ytan som kan påverkas, exempelvis tänkta stolplägen och eventuella sträckor där anslutningar ska grävas. Följ instruktionerna för förfrågan och läs varje svar noggrant. Ledningskollen är en kontaktväg till ledningsägare, inte en garanti för att alla installationer på en tomt blir synliga. Privata ledningar som dragits av en fastighetsägare eller entreprenör kan saknas i nätägarnas uppgifter och behöver därför undersökas på andra sätt.
Kontrollera vad beskedet faktiskt omfattar: vilken yta det gäller, vilken information som lämnats och om det finns instruktioner om fortsatt lokalisering eller markering. Ett besked om att uppgifter saknas är inte samma sak som att marken är tom. För en arbetsyta där du överväger Lyxfönster Bioklimatisk Pergola ska underlaget visa var du tänker arbeta, inte bara var pergolans ungefärliga ytterkant hamnar. Om svaren är otydliga, motsägelsefulla eller inte täcker hela arbetsområdet, be respektive ledningsägare att förklara vad som behöver kontrolleras vidare. Spara svaren med datum så att den som planerar montaget kan se vilka uppgifter beslutet bygger på.
Inventera privata ledningar på tomten
Gör en separat inventering av installationer som kan ha dragits inom tomten. Det kan handla om kablar till utomhusbelysning, uttag eller förråd, liksom rör för bevattning, vatten till en utekran och dränering. Även ledningar mellan huset och en pump, ett växthus eller en annan byggnad kan påverka tänkta schaktstråk. Leta efter dokumentation och fråga den som installerade utrustningen. Synliga anslutningar, kopplingsdosor, ventiler och brunnar kan hjälpa dig att förstå vilka system som finns, men avslöjar inte alltid deras väg genom marken. Utgå därför inte från att en kabel går den kortaste sträckan mellan två synliga punkter.
Skriv upp varje installation tillsammans med källan till uppgiften och hur säker sträckningen verkar vara. Skilj mellan dokumenterade lägen, sådant som har lokaliserats på plats och möjliga dragningar som ännu inte har bekräftats. Ange gärna vilken synlig anslutning uppgiften hör till, exempelvis utekranen eller belysningen vid förrådet. Då kan den som undersöker platsen förstå sambandet utan att behöva tolka en lös anteckning om ett rör eller en kabel. Om någon uppger att en installation har tagits ur bruk, skriv vem som lämnat uppgiften och vad den avser; låt inte den uppgiften ensam avgöra hur arbetet ska utföras. Om du saknar uppgifter om en äldre installation, markera den del av arbetsområdet där den kan finnas och ta frågan vidare med fastighetsägaren eller en yrkesperson med relevant kompetens. Att en ledning inte nämns i en äldre ritning betyder inte att den saknas. En tydlig lista över kända och misstänkta installationer gör det också lättare för den som utför lokaliseringen att rikta kontrollen mot rätt delar av tomten.
Välj lokaliseringsmetod efter ledning och mark
Olika sökmetoder kan ge olika slags information. Elektromagnetisk utrustning kan användas för att följa vissa spårbara kablar eller ledande delar, medan plastledningar utan spårtråd kan vara svårare att lokalisera. Georadar kan komplettera annan sökning genom att visa skillnader i marken, men resultatet påverkas av exempelvis markförhållanden, beläggning och armering. En handhållen metallsökare eller en enstaka mätning kan därför inte användas som bevis för att en arbetsyta är fri från rör och kablar. Be den som utför lokaliseringen förklara vilken metod som passar för den aktuella ledningstypen och vad resultatet inte kan fastställa.
Visa lokaliseringsteknikern både ledningskartor och de arbetspositioner du har ritat in. Om du planerar för den bioklimatiska pergolan från Lyxfönster, låt kontrollen omfatta de faktiska stolplägena och andra punkter där marken ska bearbetas, inte bara en översiktlig sökning i trädgården. Berätta om motstridiga uppgifter, tidigare ändringar och installationer som kan sakna ritning. Be om att markerade sträckningar och kvarstående osäkerheter framgår tydligt efter undersökningen. Gå igenom resultatet medan det fortfarande går att ställa frågor om enskilda markeringar. Vad har kunnat följas, var upphör den tydliga indikationen och vilka delar har inte kunnat bedömas? Be också om en förklaring av eventuella symboler eller beteckningar i underlaget. Den som senare planerar borrningen ska kunna skilja ett lokaliserat läge från en antagen fortsättning, utan att själv behöva tolka mätresultatet. Resultatet blir användbart först när det går att koppla till rätt arbetsyta och förstås tillsammans med begränsningarna i metoden.
Undersök även trall, betong och fasad där du ska borra
Kontrollen gäller inte bara grävarbete. Under trall kan kablar eller rör vara dolda, och en befintlig platta kan innehålla installationer som inte syns från ytan. Även en borrzon i fasaden behöver bedömas om ledningar kan gå genom väggen eller fram till en utomhusanslutning. Ritningar och uppgifter om tidigare arbeten kan hjälpa, men behöver jämföras med den plats där hålet faktiskt planeras. Be en kunnig installatör eller lokaliseringsfirma bedöma vilka undersökningar som är relevanta för konstruktionen. Förutsätt inte att en sökning som fungerar i öppen jord ger lika tydliga besked genom betong, trall eller en vägg.
Om du överväger väggpergolan från Lyxfönster och montageplanen omfattar borrning i fasad, ta med själva borrzonen i kontrollen, inte bara marken intill byggnaden. Samla uppgifter om möjliga kabel- och rördragningar och låt ansvarig montör bedöma hur osäkerheter ska hanteras. En synlig yttervägg kan dölja installationer, och en mätning som inte ger utslag behöver inte i sig visa att det är fritt att borra. Om läget inte kan klarläggas ska arbetssättet eller placeringen prövas på nytt innan håltagningen planeras.
Rita in möjliga ledningslägen och stolpar på samma plan
Gör en arbetskarta där tänkta stöd- och infästningspunkter går att jämföra med ledningarnas lägen. Använd fasta referenser på tomten, som ett hörn på huset eller en annan beständig punkt, och skriv ut mått så att kartan kan läsas på plats. Markera vilka uppgifter som kommer från ritning, vilka som har lokaliserats och var sträckningen fortfarande är osäker. Sätt ut datum och källa för informationen. Ge gärna stolplägena enkla beteckningar som också används i montörens underlag. Då kan en fråga om en viss punkt besvaras utan att någon behöver gissa vilken stolpe som avses. Visa även det planerade ingreppet runt punkten, inte enbart stolpens centrum. Om omfattningen ännu inte är bestämd, skriv det på kartan i stället för att låta en liten markering ge intryck av att hela arbetsytan är bedömd. Fotografier kan komplettera kartan, men ersätter inte tydliga mått eller en markering av vilken del av arbetsområdet bilden visar. Se också till att den tillfälliga markeringen på plats går att koppla tillbaka till samma punkter på ritningen.
Jämför sedan varje tänkt infästningspunkt med både bekräftade och möjliga ledningslägen. Om en stolpe hamnar nära en kabel är det inte säkert att det räcker att flytta den lite åt sidan. Stolparnas inbördes placering och infästningen behöver fortsatt stämma med lösningen för den valda pergolan. För modellen Lyxfönster Pergola ska en ändrad placering därför bedömas mot modellens måttsatta ritning och infästningsunderlag, inte bestämmas utifrån ledningens markering ensam. Be ansvarig montör eller konstruktör pröva alternativet och uppdatera underlaget innan du beställer eller påbörjar arbetet.
Planera schaktningen först när osäkerheterna är hanterade
Planera arbetsordningen så att ledningsuppgifter och markeringar finns tillgängliga när grävarbetet ska börja. Bestäm tillsammans med entreprenören hur arbetsområdet ska avgränsas, var maskiner ska ta sig fram och var uppgrävt material kan placeras utan att skymma markeringar. Se till att den som utför arbetet får samma aktuella karta som den som beställde lokaliseringen. Kom också överens om vem som tar emot frågor när något inte stämmer och vem som samordnar en eventuell ändring av arbetsplanen. Gå före start igenom vilka punkter som är färdigbedömda och vilka som fortfarande väntar på besked. En bokad montagedag bör inte göra en olöst punkt till ett praktiskt beslut ute på arbetsplatsen. Om markeringar saknas eller inte går att koppla till kartan behöver det redas ut innan berört arbete börjar. Om omfattningen ändras, till exempel genom att en ny sträcka läggs till, behöver även den ytan bedömas. Underlag som gäller för några planerade stolpar omfattar inte automatiskt ett annat schakt som tillkommer senare.
Om ledningsläget fortfarande är oklart vid en planerad punkt, låt inte osäkerheten avgöras av grävaren på plats. En riktad kontroll eller provgrävning kan behöva planeras, men hur det ska göras beror på platsen och på de uppgifter som finns. Ta hjälp av en kompetent entreprenör och följ vägledningen från berörd ledningsägare; det finns ingen metod eller ett avstånd som passar alla situationer. Om du ber om en montörsbedömning för den väggmonterade modellen från Lyxfönster, skicka samma karta och redogörelse för osäkerheterna så att bedömningen utgår från den faktiska arbetsytan.
När en ledning hamnar i vägen för en stolpe
Om en ledning korsar en planerad infästningspunkt finns flera möjliga vägar vidare, men ingen bör väljas på måfå. Det kan bli aktuellt att pröva en annan placering, se över hela pergolans läge eller låta ledningsägaren bedöma om en ledning kan flyttas av en lämplig yrkesperson. Ändras en stödpunkt behöver den nya lösningen fortfarande stämma med pergolans infästningsritning och platsens förutsättningar. För Lyxfönsters bioklimatiska pergolamodell ska du därför låta ansvarig montör eller konstruktör bedöma ett alternativ innan någon flyttar eller ändrar en stödpunkt.
Hittar du ett rör eller en kabel som inte finns med på kartan ska du avbryta arbetet vid den punkten och inte försöka flytta eller undersöka installationen själv. Håll andra borta från området och kontakta fastighetsägaren, ledningsägaren eller en yrkesperson som kan identifiera den. Om du misstänker att något har skadats ska arbetet inte fortsätta innan situationen har bedömts. Vid omedelbar fara ska du hålla avstånd och kontakta räddningstjänsten. Dokumentera sedan vad som upptäcktes och uppdatera arbetsunderlaget, så att samma osäkerhet inte följer med in i nästa arbetsmoment.
Dokumentera förutsättningarna före och efter montaget
Innan arbetet börjar bör den som leder montaget ha en aktuell plan med tänkta infästningspunkter, kända ledningar, osäkra sträckor och datum för de uppgifter som använts. Bifoga relevanta ritningar och skriv kort var informationen kommer ifrån. Kontrollera också att markeringarna på plats fortfarande stämmer med planen och att inget har ändrats sedan lokaliseringen gjordes. Om en punkt flyttas i sista stund ska den nya placeringen kontrolleras och föras in i en uppdaterad version. Då minskar risken för att en tidigare bedömning av ett annat läge av misstag används som beslutsunderlag.
Efter montaget är det värdefullt att spara uppgifter om ändrade stödpositioner och nya eller frilagda ledningar som entreprenören har dokumenterat. Be om fotografier och mått från fasta referenspunkter, inte enbart en bild utan uppgift om var den togs. Knyt bilderna till arbetskartans beteckningar och skriv vad som faktiskt syns. Skilj mellan en ledning som varit synlig under arbetet och en sträckning som fortfarande bygger på tidigare uppgifter. Spara den slutliga planen med ett tydligt datum och markera äldre arbetsversioner som ersatta, så att de inte senare förväxlas med den genomförda lösningen. Förvara handlingarna tillsammans med övriga dokument om huset och tomten, så att de kan tas fram vid framtida borrning, plantering eller markarbete. En uppdaterad karta ersätter inte kontrollen inför framtida arbeten, men den ger nästa planerare en bättre utgångspunkt än minnet eller en äldre ritning.
Vanliga frågor
Räcker en äldre ledningsritning?
Nej, inte som enda kontroll. Ritningen kan visa planerade sträckningar, medan ledningar kan ha flyttats eller lagts till senare. Jämför den med nyare handlingar, uppgifter från ledningsägare och lokalisering på plats. Markera sådant som fortfarande är osäkert.
Visar Ledningskollen alla rör och kablar på tomten?
Nej, en förfrågan är en väg till information från berörda ledningsägare, inte en fullständig karta över alla privata installationer. Fråga även fastighetsägaren och tidigare entreprenörer om exempelvis belysning, bevattning och servisledningar.
Kan en ledningssökare hitta plaströr?
Inte alltid. Utrustningens möjligheter beror bland annat på ledningstyp, spårbarhet och markförhållanden. Georadar kan komplettera annan sökning, men ingen enskild mätning bör tolkas som bevis för att marken är fri från ledningar.
Kan jag flytta en stolpe om en ledning ligger i vägen?
Inte utan att kontrollera den nya placeringen. Stödpunktens läge kan påverka infästningslösningen och helheten. Be ansvarig montör eller konstruktör bedöma alternativet och ta fram ett uppdaterat underlag innan du ändrar layouten.
Vad gör jag om jag stöter på en okänd ledning?
Avbryt arbetet, rör inte ledningen och håll andra borta från området. Kontakta ledningsägaren eller en relevant yrkesperson för att reda ut vad du har hittat. Misstänker du att något har skadats, fortsätt inte förrän läget har bedömts.
När ledningsuppgifter, markeringar och tänkta infästningspunkter finns på samma plan blir det lättare att se om pergolans placering kan genomföras eller behöver ändras. Behandla oklara sträckor som olösta tills de har undersökts, och låt inte en till synes liten förflyttning ersätta en bedömning av infästningen. Det är betydligt enklare att justera planen innan borrning och schaktning än att hantera en skadad eller oväntad ledning mitt i montaget.
