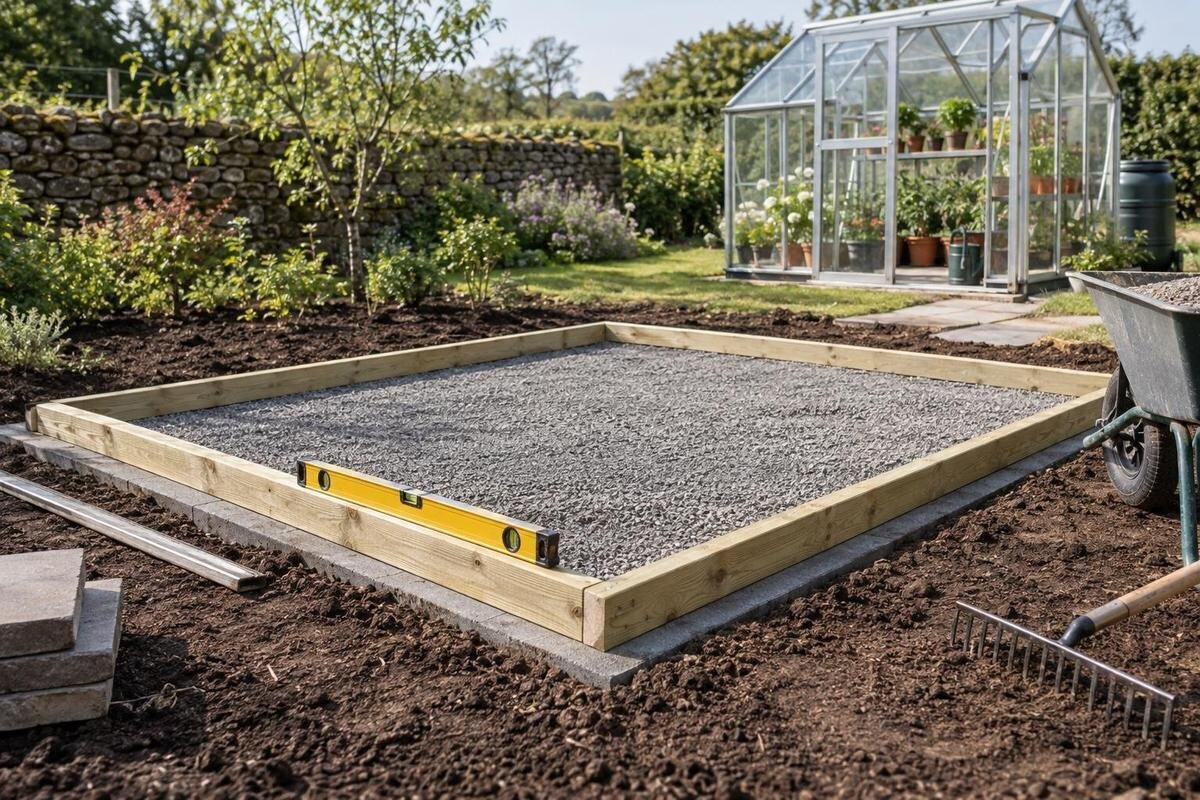

Varför växthusgrunden ska vara både plan och rätvinklig
Växthusgrund
En växthusgrund kan se jämn ut och ändå ge problem när stommen ska monteras. Planhet, nivå och rätvinklighet är olika saker: underlaget behöver vara jämnt, ligga i den nivå som ritningen kräver och ha hörn som följer den avsedda formen. På en rektangulär grund hjälper diagonalmåtten dig att upptäcka om hörnen har dragits snett. Men de måste läsas tillsammans med sidmåtten och en separat kontroll av grundens höjd.
Planhet, nivå och räta hörn är olika kontroller
Planhet handlar om hur jämn stödytan är, utan lokala toppar, svackor eller vridning mellan de punkter där växthuset ska vila. Att ligga i våg betyder att ytan är horisontell. Höjdläget beskriver i sin tur på vilken nivå den ligger i förhållande till ritningens referens. Skillnaderna är lätta att missa när en grund ser jämn ut på håll. En lutande yta kan vara helt plan, och ett underlag som verkar ligga i våg mellan två hörn kan ändå ha en upphöjning mellan dem. Kontrollera därför egenskaperna var för sig, med samma referens som montören använder. När ni talar om att grunden är jämn behöver det också vara tydligt om ni menar hela stödytan eller enbart de punkter som hittills har kontrollerats. En anteckning om två hörn beskriver inte automatiskt förhållandena längs hela sidan. Håll därför isär vad som har mätts och vad som bara har bedömts med ögat.
Rätvinklighet gäller grundens form sedd uppifrån. Om bottenritningen visar en rektangel ska hörnen placeras så att den avsedda formen bevaras; annars kan sidorna bilda en skev parallellogram trots att grundytan ligger i våg. Det motsatta kan också hända: hörnen ligger rätt, men en del av grundytan hamnar högre än en annan. Att kontrollera en enda egenskap säger alltså inte att de andra stämmer. Anteckna separat om sidmått, diagonaler och höjdläge har kontrollerats. Då blir det tydligt för både grundläggare och växthusmontör vad som är klart och vad som fortfarande behöver bedömas.
Så mäter du grundens diagonaler
Om grundritningen visar en rektangel börjar du med att identifiera de fyra hörnpunkter som ritningen anger. Mät mellan bestämda markeringar, inte från en ytterkant vid det ena hörnet och en annan referens vid det andra. Dra måttbandet från ett hörn till det diagonalt motsatta och gör sedan samma sak mellan det andra hörnparet. Håll måttbandet sträckt och anteckna båda värdena. För att hålla ordning på mätningarna kan du beteckna hörnen A, B, C och D i tur och ordning på en enkel skiss. Diagonalerna blir då A–C och B–D. Skriv beteckningarna intill respektive mätvärde så att det framgår vilken sträcka du har mätt. Skissen ska förtydliga ritningens punkter, inte ersätta dem med egna. Om ritningen anger en särskild mätlinje, eller om hörnpunkterna ligger i olika höjdlägen, stäm av med montören hur mätningen ska göras innan du jämför resultaten. Då undviker du att jämföra två mått som har tagits på olika sätt.
Jämför diagonalerna med varandra och kontrollera samtidigt att grundens sidmått följer ritningen. Använd inte ett allmänt mått från en annan växthusgrund: de faktiska måtten och mätpunkterna behöver höra till den modell och variant du valt. Om du tittar på Växthus i aluminium med förråd Limited edition, notera modellnamnet när du begär rätt underlag. Produktnamnet hjälper till att identifiera växthuset, men det är den aktuella grundritningen som ska ange vilka mått du ska kontrollera.
Vad diagonalmåtten visar
Om diagonalerna skiljer sig åt kan ett hörn ha hamnat ur läge, så att den avsedda rektangeln blivit skev. Mätresultatet talar däremot inte ensamt om vilket hörn som ska flyttas eller om orsaken är ett fel i utmärkningen, en förskjuten kant eller en felaktig mätpunkt. Kontrollera först att måttbandet går mellan samma referenspunkter som tidigare och att det inte har fastnat eller dragits runt ett hinder. Skilj sedan på själva observationen och din tolkning av den. Att den ena diagonalen är längre är ett mätresultat; att ett visst hörn behöver flyttas är en slutsats som kräver att även övriga mått bedöms. Anteckna därför båda diagonalernas längd, inte bara skillnaden mellan dem. Tillsammans med sidmåtten ger de montören ett tydligare underlag för att förstå grundens form. En kvarstående skillnad är en anledning att jämföra hela grundplanen med ritningen, inte att på måfå dra ett hörn åt sidan.
Lika diagonaler är inte heller ett fullständigt bevis på att grundformen är rätt. Sidmåtten kan vara fel, eller så kan en annan form än den ritningen visar råka ge samma diagonalmått. Därför ska även sidorna och hörnens placering stämma med modellen. Lux Prestige Växthus anges i storlekar från 3,77 till 18,84 m²; arean är inte ett mått på grundens sidor. När du jämför storlekar behöver du utgå från ritningen för den variant du faktiskt har valt, inte från en annan storleksvariant i samma modellserie.
Kontrollera höjden och stödlinjerna separat
Diagonalmått som tas i grundens plan kontrollerar framför allt hörnens inbördes läge sett uppifrån. De ersätter inte kontrollen av höjdläget. Följ därför ritningens anvisningar för var stödytor eller stödpunkter ska ligga och vilka nivåer som ska jämföras. Kontrollera inte bara de fyra hörnen om konstruktionen också ska vila på punkter längs sidorna. En upphöjning mitt på en stödlinje kan göra att en del av stommen inte får den jämna anliggning som planeringen förutsätter. Markera på skissen vilka delar som ska bära stommen, så att nivåanteckningarna går att koppla till rätt plats. Ett värde för ett hörn och ett värde för en punkt mitt på sidan ska inte kunna förväxlas. Beskriv också var du har sett en topp eller svacka, i stället för att sammanfatta hela sidan som ojämn. På så sätt framgår det om frågan gäller grundens övergripande höjdläge eller en lokal avvikelse längs den yta där stommen ska vila.
Nivåkontrollen behöver också ha en tydlig referens; annars kan två personer mäta på olika sätt och ändå tro att de jämför samma sak. Stäm av med montören vilka punkter som ska kontrolleras och hur resultaten ska bedömas mot ritningen. Lux Grand Orangerie anges i storlekar från 47 till 70 m². Den uppgiften beskriver växthusets area, inte stödpunkternas läge eller grundens höjd. För den valda varianten behöver kontrollerna därför utgå från dess egen grundritning och montörens bedömning.
Så kan en skev grund påverka monteringen
Växthusets delar är avsedda att sättas ihop till den form som ritningen visar. Om grundens hörn eller sidmått avviker kan det därför bli svårare att få stomdelar, sammanfogningar och infästningspunkter att mötas som tänkt. En sned grund kan också göra att en dörröppning eller andra rörliga delar hamnar ur läge. Hur det märks beror på var avvikelsen sitter och vilken modell det gäller; det behöver inte alltid synas vid en snabb blick på den färdiga ytan. Just därför är det viktigt att skilja mellan att en enskild del verkar passa och att hela stommen får rätt form. Att en sida går att ställa på plats säger inte i sig att det motsatta hörnet eller nästa sammanfogning hamnar rätt. Om passformen börjar avvika under arbetet är det användbart att notera vid vilken del det först märktes. Den observationen kan sedan jämföras med grundens uppmätta form utan att man på förhand bestämmer var felet ligger.
Om en del måste pressas eller dras på plats för att passa bör du inte utgå från att det löser grundfelet. Att fortsätta med kraft kan göra det svårare att se var avvikelsen började och vad som behöver justeras. Växthus i aluminium anges i storlekar från 3,77 till 28,08 m², vilket visar varför modellfamiljens namn inte räcker för att välja grundmått. Kontrollera den valda storlekens dokumentation och låt montören bedöma passformen innan monteringen går vidare om delarna måste tvingas på plats.
Använd grundritningen för den valda modellen
Be om den ritning eller anvisning som gäller för den exakta modell och storlek du ska montera. Kontrollera att dokumentet visar vilken grundform och vilka måttpunkter som avses. Läs också vilken sida av en markering eller kant måttet utgår från; ett missförstånd om var måttet börjar kan göra att hela utmärkningen hamnar fel. Följ varje relevant måttlinje till dess båda ändpunkter innan du för över måttet till grunden. Om du inte kan avgöra vilken kant eller punkt en linje syftar på, formulera frågan med hänvisning till just den delen av ritningen. Det är tydligare än att enbart fråga efter växthusets längd eller bredd, eftersom svaret behöver avse samma punkter som du ska mäta mellan. Om det finns flera versioner av dokumentationen ska du ta reda på vilken som hör till din beställning innan grundmåtten bestäms. Skriv versionsuppgiften tillsammans med modell och storlek så att den inte försvinner när ritningen delas mellan flera personer.
Alla växthus har inte en enkel rektangulär grundplan. Om ritningen visar ett utsprång, en vinklad del eller en anslutning mot en vägg är två diagonalmått inte automatiskt en komplett kontroll av formen. Följ i stället de mätpunkter och stödpunkter som anges för just den lösningen. För ett Väggväxthus behöver grundens och väggens inbördes läge bedömas enligt modellens anvisning; utgå inte från att en vanlig rektangelkontroll beskriver hela anslutningen.
Exempel på ett kontrollupplägg att stämma av med montören
Anta att grundritningen visar en rektangulär bäryta. Innan ytan färdigställs ber du växthusmontören gå igenom ritningen och bekräfta vilka fyra punkter som ska användas, vilka sidmått och diagonaler som ska antecknas och var höjden ska kontrolleras. Be också montören klargöra vilken tolerans som gäller för just modellen och om den står i tillverkarens anvisning eller behöver bekräftas direkt. Som ett tänkt exempel kan kontrollbladet ha en skiss med de fyra hörnen, en plats för varje sidmått och två tydligt namngivna diagonaler. Höjdkontrollen redovisas för sig, så att den inte blandas ihop med måtten i grundplanet. Gå igenom bladet med montören innan du använder det: går det att förstå exakt var varje värde ska tas och vad det ska jämföras med? På så sätt kan ni enas om kontrollupplägget i förväg. Exemplet beskriver en arbetsgång, inte en genomförd besiktning, och innehåller inga generella millimetermått.
När ni har kommit överens om upplägget mäter du vid de valda punkterna, antecknar resultaten och tar fotografier där markeringarna går att känna igen. Om en diagonal avviker jämför ni först mätpunkterna och sidmåtten med ritningen, innan någon korrigering planeras. Skriv in modellnamn och vald variant, exempelvis Växthus i aluminium limited edition, så att mätprotokollet inte blandas ihop med ett annat växthus. Montören kan sedan bedöma resultatet mot de krav ni har stämt av, i stället för mot en uppskattning.
När grundmåtten avviker från ritningen
Börja med att pausa om diagonaler, sidmått eller nivåer inte stämmer. Kontrollera att du använder rätt ritning och samma mätpunkter som tidigare. Gör sedan om mätningen och notera vad som skiljer: gäller avvikelsen en diagonal, en sida, ett hörn eller en stödpunkt i höjdled? Vid ommätningen är det viktigt att kunna följa hur resultatet har tagits fram. Om du upptäcker att den första avläsningen gjordes från fel kant, skriv det vid det gamla värdet och ange vilket värde som ersätter det. Om båda mätningarna däremot har gjorts på samma sätt men ger olika resultat behöver även den skillnaden framgå. Välj inte bara det värde som ligger närmast ritningen. Fotografier av markeringarna kan hjälpa montören att förstå hur mätningen gjordes. En tydlig beskrivning är mer användbar än att bara säga att grunden ser sned ut, särskilt om någon annan ska ta över kontrollen och behöver skilja en mätmiss från en kvarstående avvikelse.
Om skillnaden finns kvar ska den som ansvarar för grundläggningen och växthusmontören komma överens om hur den ska bedömas innan monteringen fortsätter. Gör inte en egen ändring genom att flytta ett hörn, lägga till stöd eller bearbeta ytan utan att först få avvikelsen bedömd; en sådan åtgärd kan påverka andra mått eller stödytor. När du rapporterar problemet, ange vilken modellritning du följt. Om det gäller ett växthus i T-modell är det fortfarande ritningen för den aktuella varianten, inte modellnamnet i sig, som visar vilka mått som ska stämma.
Stäm av underlaget innan grundarbetet börjar
Det är enklare att reda ut grundmått innan arbetet har kommit så långt att ytan är svår att ändra. Innan grundläggningen påbörjas bör du därför ha valt modell och storlek, fått fram rätt dokumentation och bestämt vem som gör utmärkningen. Kom också överens om vem som kontrollerar diagonaler, sidmått och höjdläge och vem som ska bedöma en eventuell avvikelse. Skilj på dessa uppgifter när ni planerar arbetet: den som markerar hörnen, den som mäter och den som bedömer resultatet behöver inte vara samma person. Det viktiga är att ansvaret inte lämnas underförstått. Bestäm även när mätresultaten ska lämnas vidare och hur en obesvarad fråga ska hanteras innan nästa arbetsmoment börjar. Om modell eller storlek ändras under planeringen behöver alla inblandade få veta vilken ritning som nu gäller. Det här handlar inte om att förutsätta en viss entreprenörslösning, utan om att alla använder samma underlag och vet när deras del av kontrollen ska ske.
Spara ritningen tillsammans med anteckningar om modell, storlek och eventuell dokumentversion. En produktsida kan hjälpa dig att hitta rätt produktnamn, men den ska inte ersätta en grundritning med de mätpunkter som gäller för din variant. Om du jämför Pyramidväxthus Bloomcabin Oasis, skriv in hela modellnamnet när du ber om tekniskt underlag. Då blir det lättare att skilja mellan produktinformation och de uppgifter som faktiskt behövs för att planera och kontrollera grunden.
Lämna över mätresultatet före växthusmontaget
Samla mätresultaten på ett ställe som montören kan läsa före arbetets början. Anteckna modell och vald storlek, vilken ritning du har använt, vilka punkter som mättes samt sidmått, båda diagonalerna och observationer om höjdläget. Lägg till fotografier som visar hörnmarkeringarna och hur mätpunkterna identifieras. Märk gärna bilderna med samma punktbeteckningar som på skissen, så att mottagaren kan koppla varje bild till rätt del av grunden. Håll själva mätvärdena åtskilda från kommentarer och frågor. En uppgift om att ett mått behöver bedömas ska inte kunna läsas som att det redan har accepterats. Om en mätning har gjorts om, notera vilket värde som är det senaste och varför den första avläsningen inte användes. Sammanställ också vilka frågor som fortfarande är öppna, exempelvis en oklar mätpunkt eller en avvikelse som montören ännu inte har tagit ställning till. Då slipper mottagaren leta bland fotografier och meddelanden för att förstå vad som återstår.
Gå igenom eventuella avvikelser innan stommen ställs på plats. Bekräfta att ni jämför resultaten med samma ritning och de toleranser ni har stämt av; ett enskilt värde utan sammanhang säger inte om grunden är klar. Om underlaget inte kan bedömas mot tydliga krav behöver frågan redas ut innan monteringen fortsätter. En sådan överlämning gör det lättare att upptäcka en skev grund i tid och skilja den från en mätmiss eller en skillnad mellan två modellvarianter.
Vanliga frågor
Räcker det att diagonalerna är lika långa?
Nej. På en grund som ska vara rektangulär är lika diagonaler en viktig kontroll, men du behöver också kontrollera att sidmåtten och hörnens placering följer grundritningen. Använd dessutom den tolerans som tillverkaren eller montören anger.
Hur mäter jag diagonalerna på en rektangulär grund?
Utgå från de fyra hörnpunkter som grundritningen anger. Mät från ett hörn till det motsatta och sedan mellan det andra hörnparet. Använd samma referenspunkter varje gång och stäm av med montören om ritningen anger en särskild mätlinje.
Kan en grund vara plan men ändå luta?
Ja. Planhet beskriver om ytan är jämn utan lokala toppar och svackor. Att ligga i våg beskriver om den är horisontell enligt ritningens krav. En jämn yta kan alltså luta, och de två egenskaperna behöver kontrolleras var för sig.
Vad gör jag om diagonalerna skiljer sig åt?
Kontrollera först att du har mätt mellan rätt punkter och upprepa mätningen. Jämför sedan värdena med sidmåtten och den aktuella grundritningen. Om avvikelsen kvarstår, pausa monteringen och be montören eller den som ansvarar för grundläggningen bedöma den.
Vilken avvikelse är acceptabel?
Det finns inget generellt mått som passar alla växthus och grundlösningar. Gränsen behöver komma från anvisningen för den valda modellen eller bekräftas av montören. Utgå alltså inte från en egen uppskattad tolerans i millimeter.
En tillförlitlig grundkontroll består alltså av flera delar: rätt form, rätt sidmått, jämna stödytor och nivå enligt den aktuella ritningen. Diagonalerna hjälper dig att upptäcka om en rektangulär grund har blivit skev, men de ersätter inte de andra kontrollerna. När resultaten jämförs med modellens egna krav innan monteringen börjar blir det tydligare om grunden är redo eller om en avvikelse behöver utredas först.
