Pergola över källare eller underjordiskt garage
Pergola över garage och källare

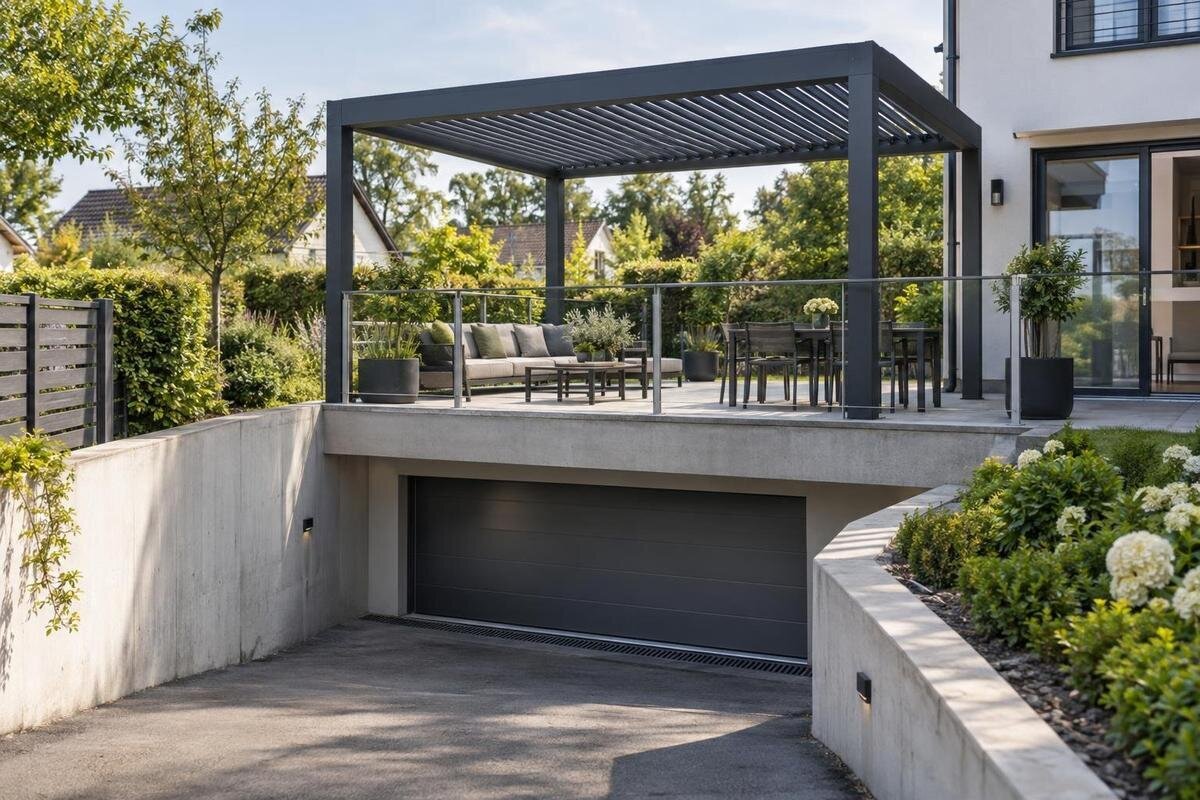

En pergola ovanpå en källare eller ett underjordiskt garage står inte på vanlig mark. Under uteplatsens yta kan det finnas ett bjälklag, isolering och tätskikt, och byggnadens bärande delar måste till sist ta hand om lasterna. Därför behöver placering, förankring och vattenavledning samordnas innan någon borrar, gjuter eller beställer. Här får du veta vilka ritningar och bedömningar som behövs, vilka ansvariga som bör vara med och när planeringen behöver ändras.
Kontrollera före beställning 1
Uteplatsens ytskikt är inte den bärande konstruktionen
På en markterrass kan stolpar vila på en lösning som förankras i marken. Ovanpå ett underjordiskt garage eller en källare ligger uteplatsen däremot på byggnadens konstruktion. Plattor, trall eller annan beläggning visar inte var det bärande underlaget börjar. Mellan ytan och bjälklaget kan det finnas dränerande material, isolering och tätskikt, ibland i flera skikt. En fast känsla när du går över uteplatsen säger inte hur den koncentrerade lasten från en stolpe fördelas. Därför måste konstruktionen identifieras innan någon bestämmer fästmetod. Ytskiktet kan dessutom dölja skarvar och stödlinjer som påverkar var en förankring kan placeras.
En pergola belastar inte bara ytan rakt nedåt. Stolpar och balkar för över egenvikten till sina fästpunkter, medan vind kan ge krafter i sidled och lyft. Om den aktuella utformningen påverkar hur snö eller vatten samlas behöver även det tas med i bedömningen. Vilka laster som är relevanta beror på modell, mått och plats, så en allmän uppgift om att konstruktionen är lätt räcker inte. Lasten behöver följas genom bjälklaget till dess stöd och vidare i byggnaden. En lösning som fungerar på mark kan därför inte flyttas upp på ett garagetak utan en ny bedömning.
Fastställ vem som ansvarar för byggnaden och uteplatsen
Ta reda på vem som ansvarar för själva byggnaden och vem som disponerar uteplatsen. Det kan vara samma person, men i en gemensam fastighet kan konstruktionen, tätskiktet och ytan hanteras av olika parter. Beskriv därför projektet för fastighetsägaren, förvaltaren eller den som samordnar arbeten på bjälklaget innan offert och beställning. Fråga vem som kan lämna ritningar, vem som får beställa en teknisk utredning och vilka berörda som behöver godkänna den planerade ändringen. Skilj mellan tillåtelse att använda uteplatsen och ansvar för ingrepp i byggnaden. I projektbeskrivningen behöver det framgå om förslaget omfattar en vägganslutning, ingrepp under beläggningen eller ändrad vattenavledning, så att rätt personer deltar från början. Ett muntligt besked om att platsen verkar lämplig ersätter inte en bedömning av bärighet och täthet. En tydlig ansvarsfördelning gör det också lättare att hantera frågor som dyker upp under arbetet.
Be om befintliga konstruktions- och takritningar, uppgifter om ombyggnader och dokumentation från tidigare tätskiktsarbeten eller läckage. Kontrollera om ritningarna motsvarar dagens utförande; en senare reparation eller ändrad dränering kan ha gjort dem ofullständiga. Om det finns åtkomst från garagets eller källarens insida kan den hjälpa en sakkunnig att förstå uppbyggnaden, men gör inte egna ingrepp för att leta efter armering eller skikt. Saknas handlingar behöver en ansvarig fackperson avgöra hur underlaget ska undersökas och dokumenteras. Gör det innan stolparnas lägen låses, så att en senare upptäckt inte tvingar fram en ny plan.
Kontrollera före beställning 2
Följ lasten från varje stolpe till bärande delar
En konstruktör behöver följa lasten från varje stolpe vidare genom fotplatta och infästning till bjälklaget och därifrån till balkar, väggar, pelare eller andra bärande delar. Det räcker inte att materialet vid ytan verkar hårt. Lastens placering spelar roll: nära en kant, öppning, skarv eller ett område med annan uppbyggnad kan förutsättningarna skilja sig från dem i en annan del av konstruktionen. Bedömningen ska omfatta pergolans samlade verkan, inte bara vikten av en enskild stolpe. På så vis blir det tydligt om lastvägen faktiskt når byggnadens bärande system och om de tänkta fästpunkterna passar in i den helheten.
Ta fram en måttsatt planritning och en ritning som visar höjden på den aktuella modellen, placera in stolparna och beskriv hur pergolan ska användas. Konstruktören kan då bedöma lasterna och kontrollera om bjälklag, bärande delar och fästpunkter fungerar tillsammans. Ett vägganslutet alternativ innebär också en annan lastväg än en lösning som bärs enbart av stolpar; väggen och dess anslutning behöver undersökas. Om du överväger Lyxfönster Väggpergola, behöver förfrågan därför omfatta både vägganslutningen och stöden mot uteplatsen. Markera vilken vägg som avses och var pergolan ska ansluta till den. Håll isär uppgifterna om produktens anslutningspunkter och uppgifterna om byggnadens bärande delar, så att det framgår vad som är känt och vad som återstår att bedöma. Underlaget ska gälla exakt storlek och utförande, inte bara modellserien.
Tätskikt och infästning måste bedömas tillsammans
På en uteplats över ett garage ligger tätskiktet ofta under ytskiktet och skyddar konstruktionen från vatten. En förankring genom skikten kan skapa en väg för fukt om detaljen inte är utformad för just den uppbyggnaden. Även när inget borras kan en fot eller ett stöd påverka ytan genom tryck, rörelser eller genom att hindra vatten från att rinna mot en brunn. Det går inte att dra slutsatser om täthet enbart från att ytan ser hel ut. Ta reda på var tätskiktet ligger, vilken typ av lösning som finns och hur tidigare genomföringar har hanterats. Även anslutningar vid kanter och dörrtrösklar kan behöva vägas in.
Låt den som ansvarar för tätskiktet granska fästprincipen innan den väljs. Frågan gäller inte bara om en genomföring kan tätas, utan också om detaljen passar med de befintliga skikten och går att inspektera eller reparera senare. En generell tätmassa eller en lösning från en annan byggnad visar inte att det fungerar här. Om Lyxfönster Pergola är aktuell, ta med ritningen för exakt modell när fästpunkterna gås igenom; produktnamnet ersätter inte en projektspecifik detalj. Dokumentera vem som ansvarar för anslutningen och hur ytan ska återställas om arbetet ändras. Det ger också en tydligare utgångspunkt om tätskiktet behöver ses över längre fram.
Kontrollera före beställning 3
Förankringen måste projekteras för det aktuella underlaget
Förankringen behöver väljas efter både bjälklaget och pergolans lastväg. Olika principer kan innebära att man fäster i bärande delar, använder en projekterad lösning på ytan eller väljer en annan utformning, men inget av detta är automatiskt lämpligt. Att undvika borrning betyder inte att konstruktionen saknar belastning: ett tungt stöd kan ge koncentrerade krafter, medan ett stöd som inte är säkrat kan påverkas av sidokrafter. På motsvarande sätt räcker det inte att välja en kraftigare skruv om materialets tjocklek, skick eller placering inte är känd. Beslutet behöver bygga på vad som faktiskt finns i bjälklaget, inte på en standardlösning.
Be om en förankringsritning som gäller den exakta pergolamodellen och det dokumenterade underlaget. Den bör visa var fästpunkterna ska ligga och vilka förutsättningar lösningen bygger på, så att installatören inte behöver gissa på plats. Om Lyxfönster Bioklimatisk Pergola finns bland alternativen, ange modellbeteckningen i förfrågan och be om rätt tekniskt underlag. Skilj på produktens anvisningar för anslutningspunkterna och den projektspecifika lösningen för byggnaden; det måste gå att förstå hur dessa delar hör ihop. Konstruktören behöver kunna jämföra uppgifterna om underlaget med ritningen och säga till om platsen eller modellen måste ändras. Be också att eventuella begränsningar för stolparnas placering framgår tydligt, så att de inte uppfattas som valfria vid monteringen. En generell plintstorlek eller ankardimension kan inte anges för alla garagebjälklag.
Avvattning och serviceåtkomst måste finnas kvar
Kontrollera hur vatten avleds från uteplatsen och var golvbrunnar, rännor, eventuella bräddavlopp och serviceluckor finns. En pergola bör inte placeras så att en brunn blir svår att nå eller att avrinning och inspektion försvåras. Om den valda modellen har delar som samlar upp eller leder bort vatten behöver utloppets riktning och anslutning också redas ut med en ansvarig fackperson. Anta inte att vattnet alltid hamnar där det gjorde före monteringen. Lägg in avvattningspunkterna på samma ritning som stolparna och kontrollera att det finns arbetsutrymme runt dem, även för rengöring och framtida tillsyn.
Rita även in vägen fram till brunnar och andra delar som behöver rengöras eller servas. Pergolans placering bör inte göra att en framtida läckagekontroll kräver att hela konstruktionen först demonteras. För exempelvis väggpergolan från Lyxfönster behöver leverantörens måttunderlag jämföras med brunnar, utlopp, dörrar och platsen som behövs för underhåll. Skilj mellan att kunna se en brunn och att faktiskt kunna komma åt den för rengöring. Visa på ritningen var åtkomsten ska finnas och vilka delar av beläggningen som behöver vara tillgängliga. Då blir det lättare att upptäcka om en stolpfot eller anslutning hamnar i vägen för arbetet. Om vatten redan står kvar på ytan eller om avrinningen är oklar bör det utredas innan pergolan projekteras, inte döljas av den nya konstruktionen.
Kontrollera före beställning 4
Placering och mått behöver stämma med bjälklaget
Mät inte bara den yta som ser ledig ut. På en ritning behöver du markera uteplatsens ytterkant, tänkt läge för varje stolpe, öppningar, brunnar, fasad, räcken, trösklar och gångstråk. Ta med avstånd till kanter och eventuella hinder samt höjder där de kan påverka anslutningen. Använd måtten från tillverkarens aktuella modellritning, inte en uppskattning från ett produktfoto. Skilj mellan pergolans yttermått och måtten som anger stolparnas lägen; båda behövs när modellen jämförs med uteplatsen. Ange också vilka fasta punkter på byggnaden som måtten utgår från, så att placeringen går att återskapa vid monteringen. Om ett stöd hamnar på en annan del av bjälklaget än planerat kan konstruktörens bedömning behöva göras om. Markera därför placeringen så noggrant att den går att jämföra med byggnadens ritningar och med läget för avvattningen. Notera skillnader mellan uppmätta förhållanden och äldre ritningar i stället för att anpassa skissen utan förklaring.
På produktsidan för modellen Lyxfönster Pergola anges 9–24 m². Uppgiften kan vara användbar när du väljer vilken storlek du vill diskutera, men den visar inte var fötterna hamnar på din uteplats eller vad bjälklaget klarar. Be om mått för den exakta storleken och utförandet och lägg in dem på en planritning. Kontrollera också att dörrar kan öppnas, att passager finns kvar och att räcken, fasad eller andra byggnadsdelar inte hindrar uppställningen. Mått och placering måste stämma med den bedömning som görs av konstruktionen, annars gäller den inte automatiskt för den ändrade lösningen.
Samordna produktval och teknisk bedömning
Planeringen blir tydligare om varje part får granska sin del i rätt ordning. Börja med att ta fram befintliga ritningar och beskriva den tänkta platsen för fastighetsägaren eller förvaltaren. Be sedan pergolaleverantören om en aktuell, måttsatt modellritning och underlag för infästning. En byggnadskonstruktör bedömer bjälklag och lastväg, medan den som ansvarar för tätskiktet tar ställning till hur den föreslagna detaljen påverkar tätskikt och avvattning. Installatören behöver få en samordnad lösning innan monteringen planeras. Själva montaget ska inte ersätta projekteringen, och en offert baserad på en preliminär skiss bör inte behandlas som ett tekniskt godkännande.
Låt alla inblandade utgå från samma ritning, så att stolplägen, anslutning och avvattning inte beskrivs på olika sätt. Om den bioklimatiska pergolan från Lyxfönster är ett alternativ, ange exakt modell och storlek när du begär underlag och fråga vilka uppgifter om bjälklaget som behövs för bedömningen. Ändras placering, modell eller utförande senare behöver ritningar och bedömningar ses över på nytt. En skriftlig ansvarsfördelning minskar risken för att konstruktören har bedömt en princip, den tätskiktsansvariga en annan och montören sedan står med en tredje lösning. Bestäm också vem som ska ta ställning om förutsättningarna på plats avviker från ritningen.
Kontrollera före beställning 5
Samla de tekniska handlingarna före monteringen
Före beställning bör det finnas en samlad dokumentation som går att följa. Den kan omfatta befintliga ritningar eller dokumentation av det undersökta underlaget, konstruktörens skriftliga bedömning, godkänd förankringsritning för vald modell, detaljen för tätskiktet och en placeringsritning med avvattning. Det ska framgå vilka förutsättningar bedömningen bygger på och om den gäller en särskild placering eller storlek. Om någon del ännu är osäker, skriv vad som återstår i stället för att behandla frågan som avgjord. Då kan offert och installation utgå från samma underlag, och eventuella begränsningar blir synliga innan arbetet börjar.
Spara den slutliga modellbeteckningen och alla reviderade ritningar tillsammans. Det underlättar om ändringar görs eller om en framtida inspektion behöver klargöra vad som monterats. Använd exempelvis modellnamnet Lyxfönster Väggpergola tillsammans med uppgift om vald storlek för att identifiera produkten i dokumentationen. Förankringen ska däremot beskrivas i den projektspecifika ritningen, inte enbart genom en hänvisning till produktsidan. Märk underlagen med datum och version och skilj den slutliga lösningen från tidigare förslag. Efter monteringen bör ansvariga fackpersoner stämma av arbetet mot den beslutade ritningen och dokumentera avvikelser. Om montören stöter på ett oväntat skikt, en annan konstruktion eller en brunn i vägen ska lösningen inte ändras på plats utan att berörda bedömare får ta ställning. Dokumentationen efter avslutat arbete behöver visa den faktiska placeringen och vilka ändringar som beslutats, så att framtida underhåll inte utgår från en inaktuell skiss.
När projektet behöver pausas
Pausa projektet om det bärande underlaget inte kan identifieras, om ritningar motsäger det som syns på plats eller om befintliga läckage och skador inte är utredda. Detsamma gäller om ett förslag bygger på att skruva genom plattor, trall eller tätskikt utan att visa hur lasten förs vidare och hur tätheten bevaras. En muntlig försäkran om att pergolan är lätt eller att en viss infästning brukar fungera är inte tillräcklig. Be om svar för den konstruktion och placering som faktiskt planeras, inte bara en allmän bedömning av byggnaden. Olösta frågor om vattenavledning eller åtkomst till brunnar behöver också klaras ut.
Om bedömningen visar att fästpunkterna inte fungerar kan placering, modell eller hela lösningen behöva ändras; ibland är det rimliga beslutet att inte montera där. Även om du överväger Lyxfönster Pergola som modellalternativ behöver den lösningen bedömas med sina egna mått och sin egen förankring. Ett tidigare besked om en annan modell eller placering gäller inte automatiskt. Be den ansvariga bedömaren att tydligt skilja mellan ett förslag som behöver kompletteras och en lösning som inte fungerar på den aktuella platsen. Det gör det lättare att avgöra om fortsatt projektering är meningsfull eller om en annan placering bör undersökas. Projektet kan återupptas när de frågor som ledde till pausen har fått svar och ändringarna finns med i det gemensamma underlaget.
Vanliga frågor
Kan pergolan stå direkt på de befintliga plattorna?
Det går inte att avgöra genom att se på plattorna eller känna att ytan är stabil. Plattor och trall kan vara ytskikt ovanpå lager som inte är avsedda att bära pergolans punktlaster. Låt en konstruktör bedöma vad som finns under ytan och vilken förankring som fungerar där.
Måste man borra genom tätskiktet?
Inte nödvändigtvis, men frånvaro av borrning betyder inte automatiskt att lösningen är lämplig. Även stöd som står ovanpå ytan för över krafter till bjälklaget och kan påverka tätskikt eller avvattning. Den valda principen behöver granskas för just den befintliga konstruktionen.
Räcker det att veta att bjälklaget är av betong?
Nej. Materialet säger inte ensamt hur bjälklaget är uppbyggt, vilka delar som stöder det eller var infästningar kan placeras. Även skick, mått, öppningar och pergolans utformning spelar in. En konstruktör behöver väga samman uppgifterna och bedöma den planerade lastvägen.
Kan samma plintmått användas som på en vanlig uteplats?
Nej, ett mått som passar på mark kan inte överföras direkt till ett garage- eller källarbjälklag. Underlaget och lastvägen är annorlunda, och det finns inget universellt plint- eller ankarmått för alla sådana platser. Be om en lösning som är bedömd för den aktuella byggnaden.
Vilka handlingar bör finnas före monteringen?
Ta fram dokumentation om bjälklaget, en skriftlig strukturell bedömning och en godkänd förankringsritning för vald modell och placering. Komplettera med en detalj för tätskiktet och en ritning som visar avvattning och serviceåtkomst. Alla inblandade bör arbeta efter samma aktuella underlag.
Att välja pergola över ett garage eller en källare handlar lika mycket om den befintliga byggnaden som om modellen. Identifiera bjälklagets uppbyggnad, följ lasten till bärande delar, låt tätskiktslösningen granskas och samordna avvattning och serviceåtkomst. Med måttsatta ritningar och en godkänd, projektspecifik förankringslösning går det att fatta ett genomtänkt beslut. Om förutsättningarna kräver en annan placering behöver det vara klarlagt innan monteringen börjar.
