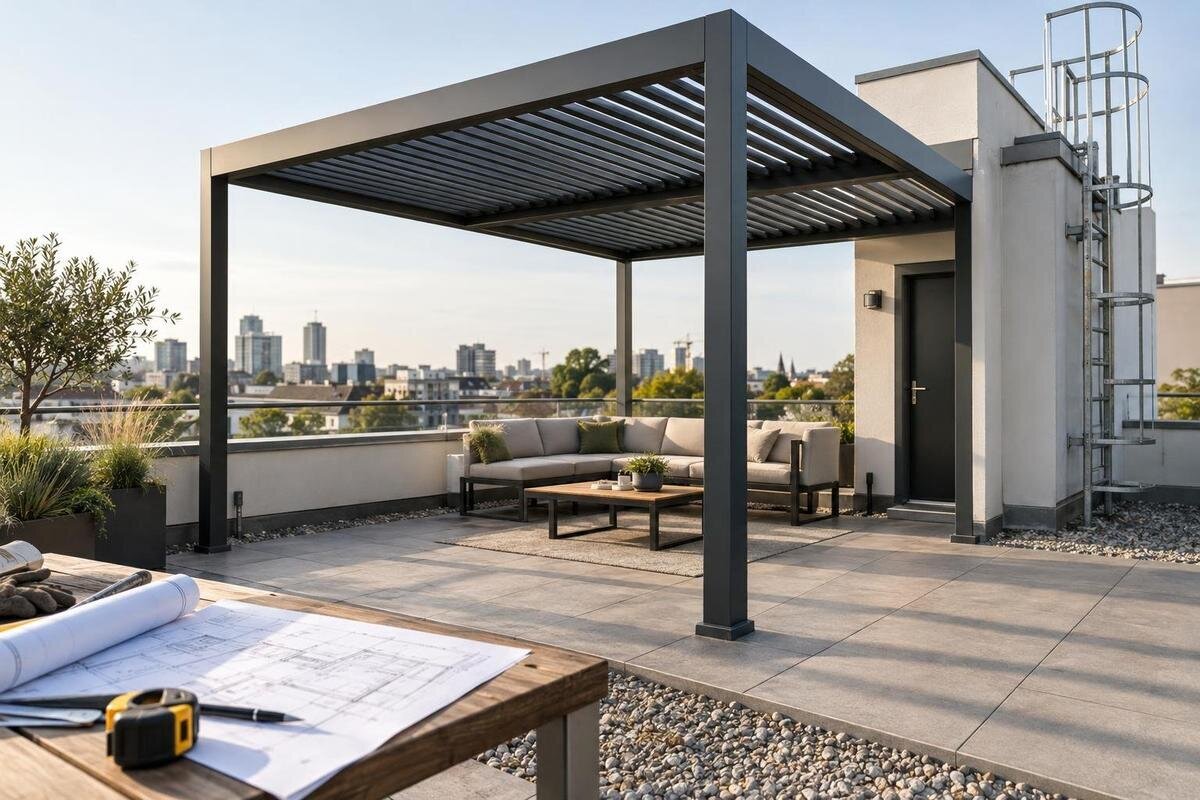

Planera pergola på takterrass: bärighet, tätskikt och åtkomst
Planering på takterrass
En pergola på takterrass påverkar mer än terrassens synliga yta. Lasterna förs ner i byggnadens bjälklag, samtidigt som varje stödpunkt kan beröra takets lager och tätskikt. Därför går det inte att utgå från en markförankring eller en generell lösning för trädgården. Planeringen behöver bygga på en bedömning av den aktuella takkonstruktionen, samordnad med tätskikt, avvattning och transportväg. Här går vi igenom vilket underlag som behövs innan modell och infästning kan väljas.
Vad finns under terrassens golv?
En takterrass är en yta ovanpå en takkonstruktion, inte en markyta med ett synligt underlag. Under plattor eller trall kan det finnas distanser, skyddsskikt, isolering, fallskikt och tätskikt innan bjälklaget nås. Den synliga beläggningen visar varken var det bärande materialet finns eller hur lasten leds vidare till byggnadens stomme. En pergola samlar krafter vid sina stöd, vilket skiljer sig från belastningen när möbler står utspridda över terrassen. Vind påverkar dessutom konstruktionen på ett annat sätt än vanlig användning. Takets lager kan skilja sig mellan olika delar och ha ändrats vid tidigare arbeten. Bedömningen behöver därför omfatta både bärverket och hela takuppbyggnaden, även sådant som inte syns ovanifrån.
Samla underlag som gäller just byggnaden: konstruktionsritningar, handlingar om takets uppbyggnad och uppgifter om senare ombyggnader eller reparationer. Ritningar ger en utgångspunkt, men platsen kan avvika efter ändringar och dolda lager går inte att fastställa från en katalogbild. En konstruktör bedömer lastvägen och om dokumentationen räcker; vid behov behöver konstruktionen undersökas på plats. En yrkesperson med kunskap om tak och tätskikt behöver samtidigt bedöma hur en tänkt infästning påverkar lagren. Be om en skriftlig redovisning av vilka handlingar och observationer slutsatsen bygger på. Saknas viktig information ska det beskrivas som en osäkerhet, inte ersättas med antaganden om hur tak brukar vara byggda.
Vilka laster ska bedömas?
Bedömningen omfattar mer än pergolans egenvikt. Konstruktören behöver ta hänsyn till hur lasten förs ner vid varje stöd och till de belastningar som hör till konstruktionen, användningen och platsen. Det kan omfatta vind och snö, men vilka lastfall som är relevanta avgörs för det aktuella projektet. En totalvikt säger inte ensam om en placering fungerar: samma sammanlagda vikt kan ge olika förutsättningar beroende på stödens antal, placering och anslutning till bjälklaget. Det är skillnad mellan belastning som fördelas över en yta och krafter som samlas vid få punkter. Även tillfälliga belastningar under transport och montage bör ingå i planeringen, inte bara pergolans färdiga läge.
Vindpåverkan bör inte avfärdas bara för att en konstruktion ser öppen ut. Modellens utformning, placeringen i förhållande till takets kanter och eventuella rörliga delar kan påverka vilka förutsättningar som ska bedömas; konstruktören avgör relevanta fall och gör beräkningen. Bedömningen behöver också sätta pergolans belastning i relation till vad bjälklaget redan bär. I listningen för Lyxfönster Bioklimatisk Pergola anges 9–24 m², men areauppgiften visar varken stödreaktioner eller takterrassens bärförmåga. Be om ritningar och de modelluppgifter som konstruktören behöver innan du drar slutsatser av storlek eller utseende. Om delar av modellen kan ändra läge behöver även relevanta lägen framgå av underlaget.
Infästningen måste ha en verifierad lastväg
En lastvägsbedömning visar hur varje stöd och eventuell vägganslutning för lasten vidare till delar av byggnadens stomme som har bedömts för uppgiften. Terrassplattor, trall, isolering eller ett avjämningsskikt kan ingå i takuppbyggnaden, men deras utseende eller känsla under foten bevisar inte att de kan förankra en pergola. Om stöden ska stå ovanpå beläggningen behöver den projekterade lösningen visa hur lasten tas upp och hur taklagren skyddas. Om infästningen går ner till bjälklaget måste anslutningen stämma med den verkliga konstruktionen. Placering nära kant, brunn eller uppvik kan dessutom påverka vad som går att göra. Det finns därför inget standardfundament eller fäste som kan väljas för alla takterrasser.
Begär en infästningsritning som anger stödens lägen, anslutning till bärande delar och vilka förutsättningar lösningen bygger på. Ritningen måste passa både den valda modellen och det undersökta underlaget; en standardritning för montage på mark avgör inte hur en takkonstruktion ska belastas. Om en väggansluten modell diskuteras är Lyxfönster Väggpergola ett modellnamn att be om dokumentation för, inte ett besked om att väggen eller bjälklaget klarar anslutningen. Vägg, tak och eventuella skikt mellan dem kan kräva separata bedömningar. Även en mindre ändring av stödens lägen bör stämmas av innan den utförs, eftersom den ändrar platsen där lasterna förs in. Då går det också att säkerställa att montaget följer samma lösning som konstruktören har granskat.
Tätskiktet kräver en projekterad anslutning
På en takterrass är tätskiktet en del av ett system som också kan omfatta isolering, fall och dränerande eller skyddande lager. Ett hål, en klämd kant eller en punktbelastning kan beröra fler skikt än det som syns ovanifrån. Samtidigt betyder en lösning utan synlig genomföring inte automatiskt att taket är opåverkat: tryck, rörelser, vattenflöde och åtkomst för inspektion behöver bedömas. Äldre lagningar och anslutningar vid brunnar, uppvik eller kanter kan göra att samma detalj inte passar överallt. Välj därför inte infästningsdetalj enbart för att den verkar tät eller enkel att montera. Den ska vara utformad för takets faktiska material och skick.
Samordna konstruktionslösningen med en takentreprenör eller annan fackperson som känner till det aktuella tätskiktet. Be att få se hur anslutningen redovisas, vem som ansvarar för tätheten efter arbetet och hur taket ska kunna inspekteras senare; fråga också hur befintliga skador och lagningar hanteras. Produktnamnet säger inte vilken detalj som passar taket. Använd Lyxfönster Pergola som modellreferens när du efterfrågar ritningar, men låt själva takanslutningen projekteras separat för platsen. Undvik att låta en generell monteringsskiss ersätta en bedömning av tätskiktets material, skick och anslutningar. Dokumentera den överenskomna lösningen innan arbetet börjar, så att både montör och fastighetsförvaltare vet vad som ska utföras.
Avvattning och åtkomst för underhåll
Avrinningen är en del av takets funktion och bör finnas med på placeringsritningen. Markera brunnar, rännor, utlopp, bräddavlopp och de stråk där vatten leds vidare, om sådana finns. Stöd, stolpar eller tvärbalkar får inte planeras så att brunnar blir svårare att nå eller vattenvägar inte går att kontrollera. En pergola kan också samla löv och annat skräp på platser där det blir svårare att se vad som händer på taket. Be att markeringarna görs på en plan över den faktiska terrassen, inte bara på en skiss över pergolan. Takets lutning och avvattning behöver bedömas av den som ansvarar för takkonstruktionen; en översiktsbild räcker inte för att avgöra om vattnet kan passera som avsett.
Planera för framtida service, inte bara för dagen då montaget sker. Brunnar, rännor, takluckor och inspektionspunkter behöver kunna nås med den arbetsyta och utrustning som krävs för byggnadens vanliga skötsel. Kontrollera också om ventilationsutsläpp, taksäkerhetsutrustning eller andra installationer berörs av placeringen; ansvarig fackperson kan ange vilka fria utrymmen som behövs. Fastighetsförvaltaren eller takentreprenören kan visa vilka delar som ska hållas åtkomliga och vilka rutiner som gäller för just den byggnaden. En pergola som täcker en viktig kontrollpunkt kan försvåra underhållet även när stöden i sig går att placera. Ta därför med servicevägarna innan läget låses.
Placering, mått och passager på terrassen
Mät den fria ytan och de hinder som påverkar placeringen: väggar, räcken, dörrar, fönster, takluckor, nivåskillnader och installationer. Lägg in stolparnas föreslagna lägen och konstruktionens ytterkontur på en måttsatt takplan. Lämna plats för att passera runt stöden, öppna dörrar och nå befintliga funktioner. Kontrollera höjden under överhäng och balkar, inte bara avståndet från golv till högsta punkt. Mät från fasta referenspunkter så att platsbesök, ritning och offert utgår från samma läge. Storleksuppgifterna för den bioklimatiska pergolamodellen är inte ett komplett måttunderlag för en viss terrass; be om ritning med yttermått, höjder och stödplacering.
Placeringen påverkar också hur terrassen används. Fundera på om skugga eller utsikt förändras, om fönster behöver kunna öppnas och om stolpar hamnar i den naturliga gånglinjen mellan dörr och sittplats. Håll avstånd till ventilationsutsläpp och serviceöppningar enligt bedömning av ansvarig fackperson, i stället för att täcka över dem. Rita gärna in en vanlig passage och plats för befintliga möbler, så att ytan inte bedöms enbart utifrån pergolans fotavtryck. Om måtten gör att ett stöd behöver flyttas från den föreslagna positionen ska konstruktören bedöma ändringen innan placeringen fastställs. En liten justering kan ändra lastfördelningen, medan en tekniskt möjlig placering kan bli opraktisk i daglig användning.
Transportvägen påverkar vilken lösning som är möjlig
Transporten börjar vid lossningsplatsen, inte vid terrassens dörr. Gå igenom hela vägen från gata eller gård via entré, hiss, trapphus, korridor och taklucka till montageplatsen. Smala dörrar, svängar, nivåskillnader och begränsad ståhöjd kan vara avgörande även när det finns gott om yta på taket. Mät öppningar och svängutrymmen, inte bara korridorernas bredd. Jämför passagerna med produktens och förpackningarnas mått, och be leverantören om de uppgifter som saknas. Kontrollera var komponenter kan tas emot och hur länge de kan stå utan att blockera gemensamma utrymmen. Att en modell ryms på ritningen betyder inte automatiskt att delarna går att få fram till platsen.
Om delar måste lyftas upp utifrån behöver lyftföretag eller annan ansvarig transportör bedöma åtkomst, uppställningsyta och begränsningar på platsen. Konstruktören bör få veta var material kan mellanlagras och om det ska stå på taket före montage, eftersom tillfälliga laster skiljer sig från det färdiga läget. Planera transporten tillsammans med fastighetsförvaltaren, så att passage, tidsfönster och påverkan på andra boende eller verksamheter blir tydliga. Utgå från modellinformationen för Väggpergola när du frågar leverantören om delarnas och förpackningarnas mått. Uppgifterna behöver sedan jämföras med transportvägen för att bedöma om delarna kan transporteras och hanteras på just den här fastigheten. Begär en separat platsbedömning om den vanliga transportvägen inte räcker.
Vem behöver vara med i bedömningen?
Flera yrkesroller kan behöva bidra, men uppgifterna bör hållas isär. Fastighetsägaren eller förvaltaren kan ta fram byggnadens handlingar och klargöra vem som får beställa utredningar och godkänna åtgärder i fastigheten. En konstruktör bedömer bärverket och utformar eller granskar lastvägen och infästningen. En takentreprenör eller annan person med kunskap om tätskikt bedömer takets skikt och den detalj som ska bevara tätheten. Montören behöver sedan arbeta efter samma ritningar och veta hur avvikelser ska hanteras. Om en bostadsrättsförening eller annan gemensam fastighetsorganisation berörs, ta in rätt beslutsfattare innan arbetet planeras. Låt inte ansvaret bli oklart mellan offert, konstruktion och montage.
Be om ett gemensamt avstämningstillfälle där stödpositioner, takuppbyggnad, avvattning, transport och underhåll behandlas på samma underlag. Då kan konstruktören bedöma en verklig placering i stället för en ungefärlig idé, samtidigt som den som bedömer tätskiktet kan se om läget påverkar brunnar eller takanslutningar. I offertskedet kan produktuppgifterna för Lyxfönster Pergola användas som modellreferens när du ber om ritningar, men en produktförfrågan innebär inte att placeringen har godkänts för byggnaden. Skriv ner vem som ansvarar för bedömning, projektering, utförande och dokumentation efteråt. Låt alla använda samma versionsmärkta ritning när ändringar förs in; annars kan olika aktörer utgå från olika placeringar.
Ritningar och uppgifter att begära före beställning
Be om de handlingar som gör att en sakkunnig kan bedöma projektet i stället för att bara se en inspirationsbild. Från pergolaleverantören behövs ritningar för aktuell modell och storlek, med yttermått, höjder, stödens lägen och relevanta uppgifter om egenvikt och vilka krafter som förs till varje stöd. För taket behövs tillgängliga konstruktions- och tätskiktshandlingar, information om senare arbeten samt en redovisning av vad som kontrollerats på plats. I produktlistningen för den bioklimatiska modellen anges 9–24 m², men areauppgiften ersätter inte måttsatta ritningar eller en konstruktionsbedömning. Be också om att preliminära uppgifter skiljs från fastställda.
Från platsbedömningen bör det framgå vilka delar av taket som kontrollerats, vilka antaganden som gjorts och om mer undersökning behövs. Be om en infästningsritning som är granskad för både aktuell modell och placering, samt en beskrivning av tätskiktsdetaljen och hur avvattning och serviceåtkomst bevaras. Underlaget bör också ange vem som får godkänna ändringar och vilka delar som ska dokumenteras vid montage. En offert som bara anger produkt, ungefärlig yta och standardfäste saknar fortfarande information om byggnaden. När modelluppgifter hålls isär från platsens förutsättningar blir det enklare att jämföra förslag utan att blanda ihop utseende med teknisk lämplighet. Spara den slutliga versionen tillsammans med platsobservationerna.
Beslutsunderlaget ska täcka både tak och montage
Beslutsunderlaget är användbart först när de centrala frågorna har besvarats och det framgår vem som ansvarar för respektive bedömning. Bärverket ska ha bedömts för den tänkta placeringen, lastvägen vara redovisad, infästningen passa den verkliga konstruktionen och tätskiktslösningen vara samordnad med takets uppbyggnad. Avvattning, inspektionspunkter och transportväg ska också vara inritade eller beskrivna. Det behöver dessutom vara tydligt vilka förutsättningar som gäller för leverans och montage, och vad som ska hända om platsen avviker från ritningen. Bedömningen gäller den dokumenterade modellen och placeringen på den aktuella byggnaden, inte alla takterrasser. Ett generellt besked om att en viss pergola går att montera överallt ersätter inte detta underlag.
Stanna upp om slutsatsen bygger enbart på terrassens synliga yta, en standardritning för mark eller antagandet att en platta skyddar tätskiktet. Detsamma gäller om ingen kan ange vem som bedömer bärigheten, vem som ansvarar för takdetaljen eller hur ändringar ska godkännas. Samma krav på platsbedömning gäller om du jämför en fristående modell med Lyxfönsters Väggpergola; vägganslutningen gör inte takfrågorna irrelevanta. När projektet går vidare bör slutliga ritningar, platsens avvikelser och uppgifter om utfört arbete sparas så att framtida service kan förstå lösningen. Ett avstämningsmöte före montage kan fånga en brunn eller transportbegränsning som inte syntes i första skissen. En genomarbetad placering gör både pergolan och takets funktion möjliga att bedöma och underhålla.
Vanliga frågor
Räcker det att terrassen redan används för möbler?
Nej. Att terrassen används visar inte automatiskt att bjälklaget klarar de krafter som uppstår vid en pergolas stöd eller att den tänkta placeringen fungerar. En konstruktör behöver bedöma takkonstruktionen, lastvägen och de uppgifter som gäller för den aktuella modellen.
Kan pergolan stå på terrassplattor utan att tätskiktet genombryts?
Det går inte att avgöra enbart genom att se att plattorna ligger löst. Punktbelastning, takets olika lager, avvattning och möjligheten till framtida inspektion behöver också bedömas. En lösning utan synlig genomföring är inte automatiskt lämplig för varje tak.
Måste infästningen gå genom tätskiktet?
Inte nödvändigtvis, men infästningen kan inte väljas utan hänsyn till bärande underlag, tätskiktets uppbyggnad och krafterna vid anslutningen. Låt en konstruktör och en sakkunnig inom tak och tätskikt samordna en lösning som redovisas på ritning för platsen. Välj inte en detalj enbart för att undvika en genomföring.
Vad bör jag mäta före en förfrågan?
Mät terrassens fria yta, höjder, dörröppningar, passager och hinder. Markera också brunnar, installationer och transportvägen från lossningsplatsen till taket. Måtten hjälper till att ringa in möjliga placeringar, men säger inte i sig om bjälklaget har tillräcklig bärförmåga.
Vilka yrkespersoner behöver bedöma projektet?
En konstruktör bedömer bärverket och lastvägen. En yrkesperson med kunskap om tak och tätskikt bedömer takets lager och den tänkta anslutningen. Fastighetsägare eller förvaltare kan bidra med byggnadens handlingar och samordning. Montören behöver få de ritningar som gäller för platsen.
En pergola på takterrass blir ett genomförbart projekt först när byggnadens bärverk och takets funktion bedöms tillsammans. Mått och utseende hjälper till att välja modell, men de svarar inte på hur lasten tas upp, hur tätskiktet hanteras eller om delarna kan transporteras upp. Håll därför isär produktens ritningsunderlag och platsens konstruktionsbedömning, och låt dem mötas i en infästningslösning för den specifika terrassen. När de frågorna är besvarade går det att jämföra modeller med hänsyn till både användningen och byggnaden.
