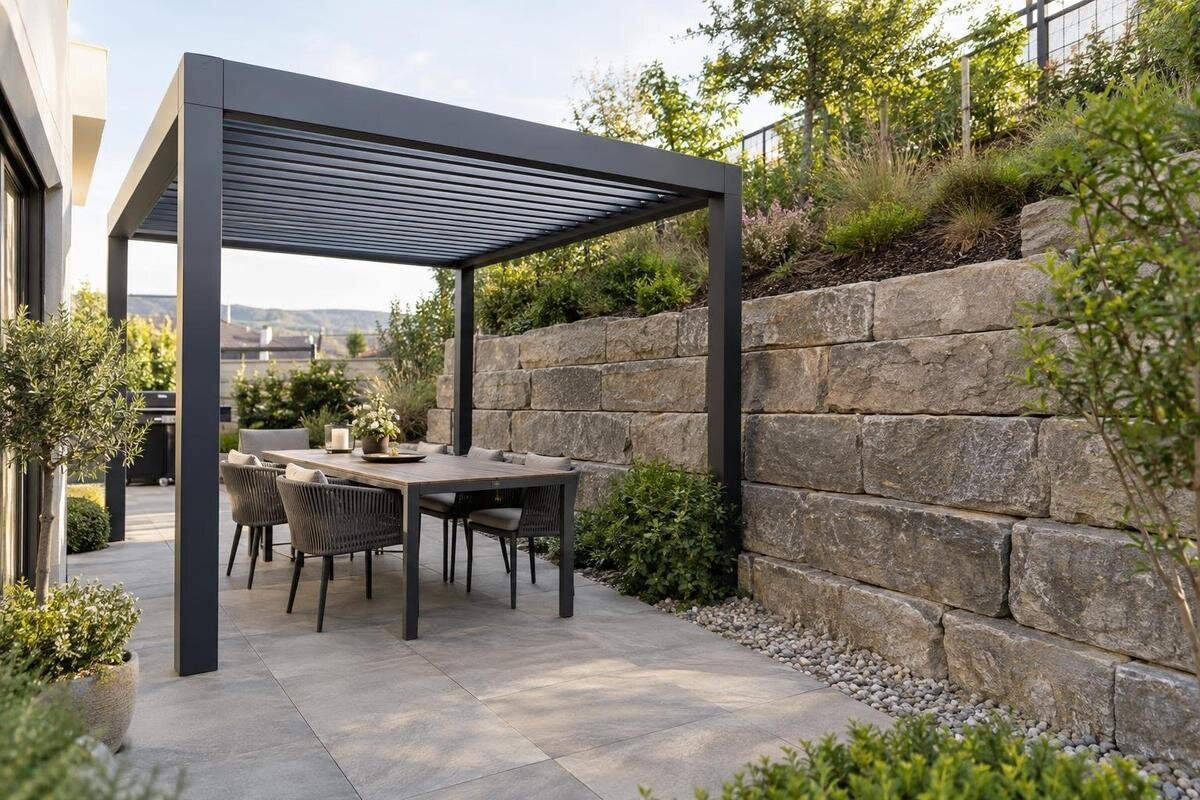

Pergola vid stödmur – vad behöver kontrolleras?
Pergola vid stödmur
En pergola kan ibland placeras intill en stödmur, men muren och marken omkring den behöver bedömas innan läget bestäms. Det avgörande är inte bara avståndet mellan muren och stolparna, utan hur pergolans krafter förs ner i marken och om grundläggning eller montage kan påverka murens stabilitet, dränering eller grund. Här går vi igenom vilka uppgifter som behövs och vad som bör klarläggas innan arbetet planeras.
Stödmur och pergola har olika bärande funktioner
En stödmur håller tillbaka jord och tar upp de krafter som hör till nivåskillnaden. En pergola ska i stället föra sina krafter via de stöd och infästningar som anges för konstruktionen och vidare ner i ett underlag som passar lösningen. Det gäller konstruktionens egenvikt och de yttre laster som behöver beaktas utifrån modellens utformning och platsen. Om den valda utformningen har takdelar eller andra komponenter som påverkar belastningen ska även de ingå i bedömningen. Att en mur står kvar utan synliga problem visar inte att den är ett lämpligt stöd för en pergola, och marken intill är inte automatiskt en lämplig grund. Placeringen kan vara möjlig, men lastvägen och platsens förutsättningar behöver bedömas tillsammans innan lösningen väljs.
Murens synliga yta visar inte säkert vad som finns under mark, bakom muren eller i krönet. Grundläggning, armering och dränerande lager går inte att fastställa enbart från ett foto, och stödmurar kan vara olika uppbyggda. Inte heller plattor eller ett jämnt ytskikt visar hur jorden under beläggningen är beskaffad. Bedömningen behöver skilja på vad murens konstruktion är avsedd att bära, vad marken kan bära och om arbetet går att utföra utan att störa befintliga delar. En okulär kontroll kan ge viktiga uppgifter men behöver vägas mot ritningar och annan dokumentation. En gemensam lösning för mur och pergola ska inte antas; om den övervägs behöver den framgå av den tekniska bedömningen.
Placering nära murkrön eller murfot
När stolparna planeras nära murkrönet behöver bedömaren se hur den nya lasten förhåller sig till den del av muren som håller tillbaka jorden. En last nära krönet kan ändra murens förutsättningar, men betydelsen beror på konstruktionen, jordlagren, höjdskillnaden och stödens placering. På den lägre sidan kan fundament eller schakt i stället hamna nära murfoten; ett ingrepp där kan beröra mark som konstruktionen är beroende av. Måttet från den synliga murfasaden beskriver inte alltid avståndet till murens grundläggning. Även en liten flytt av en stolpe kan ändra vilken del av marken som belastas eller behöver schaktas. Det finns ingen generell säkerhetsdistans som fungerar för alla stödmurar och pergolor.
Rita in murens krön och fot, höjdskillnaden, alla planerade stöd och arbetsutrymmet på en enkel situationsplan. Visa vilken sida som håller tillbaka jord och om pergolan ska stå ovanför eller nedanför muren; samma avstånd kan innebära olika förutsättningar beroende på nivå och marklager. Jämför planritningen med stödpositionerna för den aktuella modellen, i stället för att utgå från ett produktfoto eller en ungefärlig skiss. Om du överväger Lyxfönster Pergola behöver situationsplanen kompletteras med ritningen för det valda utförandet, så att stödens lägen kan bedömas i förhållande till muren. Lägg till mått och foton från flera håll så att den som granskar underlaget ser nivåskillnaden och var arbetet ska utföras.
Marken nära muren kan ha flera lager
Jorden bakom en stödmur kan bestå av återfyllnad, men material, djup och packning går inte att avgöra från ytan. Även marken framför muren kan innehålla flera lager eller ha grävts om för ledningar, beläggning eller tidigare reparationer. En uteplats med fasta plattor kan ligga ovanpå ett tunt lager, medan underlaget längre bort ser annorlunda ut. Fukt, tidigare sättningar och förändringar efter markarbeten kan också påverka platsen. Därför räcker det inte att beskriva marken som hård, plan eller fast när ett fundament ska bedömas. Markens bärighet och murens stabilitet är dessutom två olika frågor som behöver hållas isär.
Samla det som faktiskt är känt: äldre ritningar, uppgifter om tidigare schakt, foton från byggtiden om de finns och observationer av fukt eller rörelser. Om markdata saknas ska det anges, inte ersättas med en gissning utifrån ytbeläggningen. En sakkunnig avgör om platsbesök eller ytterligare undersökning behövs; en okulär kontroll kan visa sådant som bör utredas men ger inte alltid svar om jordlager och bärighet. Ange också exakt modell och planerade stöd när du ber om en bedömning. Överväger du Lyxfönster Bioklimatisk Pergola, ange vilket utförande bedömningen ska avse och markera stödens lägen. Då kan uppgifterna om marklagren kopplas till de punkter där pergolan ska stå, inte bara till uteplatsen i allmänhet.
Murens konstruktion och skick behöver klarläggas
Försök ta reda på hur muren är konstruerad och vilka handlingar som finns, i stället för att dra slutsatser av ytan. Uppgifter om byggår, tidigare reparationer, grundläggning, dränering och eventuella anslutningar kan hjälpa den som bedömer platsen. Murens synliga fasad visar inte alltid vad som bär, hur konstruktionen fortsätter under mark eller hur vatten leds bakom den. Om ritningar eller beskrivningar saknas ska det framgå tydligt, eftersom det kan påverka vilken kontroll som behövs. Jämför också handlingarna med muren som den ser ut i dag; äldre ritningar behöver inte beskriva senare ändringar. En mur som verkar stabil på avstånd kan behöva granskas när nya laster eller markarbeten planeras nära den.
Fotografera hela muren och notera var det finns sprickor, lutning, utbuktningar, öppna fogar, fuktfläckar eller sättningar i marken intill. Sådana observationer fastställer inte orsaken, men ger en konstruktör eller annan sakkunnig en bild av nuläget. Datera gärna bilderna och skilj mellan äldre, oförändrade märken och förändringar som nyligen har upptäckts, om du vet det. Vid tydlig rörelse, återkommande skador eller osäkerhet om murens skick bör planerad schaktning avvakta tills frågan har utretts. Dokumentera även sådant som ser normalt ut, så att de berörda har samma bild av förutsättningarna före arbetet.
Pergolans lastväg styr hur den kan förankras
Först behöver man veta hur den valda pergolan enligt sina handlingar ska bäras och förankras. En lösning med markstöd har andra kontaktpunkter mot platsen än en modell som är avsedd att anslutas till en vägg. Det betyder inte att den ena typen alltid passar bättre intill en stödmur; frågan är var krafterna går och vilket underlag som finns vid varje stöd. En stödmur kan vara byggd för att hålla tillbaka jord utan att vara avsedd som fäste för en separat konstruktion. Om stöd flyttas från ritad position eller om man byter mellan mark- och vägganslutning kan förutsättningarna ändras. Utgå därför från modellens monterings- och förankringsritning, inte från en lösning som bara verkar praktisk på plats.
För Lyxfönster Väggpergola behöver en eventuell anslutning till stödmuren granskas särskilt, eftersom muren också har en stödfunktion mot jord. Den som ansvarar för utformningen behöver jämföra modellens godkända anslutningsritning med murens konstruktion och skick och avgöra om anslutningen är avsedd för just det underlaget. Det behöver framgå vilken del av muren som ska ta upp anslutningskrafterna och hur den delen förhåller sig till murens övriga konstruktion. Kontrollera även om ritningen gäller murens bärande del eller en annan konstruktion, exempelvis en avslutande krönplatta. Det går inte att avgöra enbart genom att titta på ytmaterialet; uppbyggnaden behöver vara känd eller undersökas.
Fundament och schaktning kan påverka muren
En ny grund intill muren behöver bedömas i relation till murens befintliga grundläggning, även om avsikten är att hålla konstruktionerna åtskilda. Placering och djup påverkar var schaktningen sker och vilken mark som tas bort eller belastas. Arbetet kan komma nära murens grund eller beröra jord som bidrar till dess stabilitet. Även två separata fundament kan påverka varandra genom marken, så en synlig springa mellan dem bevisar inte att de är oberoende. Den tekniska bedömningen behöver omfatta både den färdiga lösningen och hur arbetet ska utföras. Det är missvisande att anta att ett litet fundament alltid är ofarligt eller att ett större automatiskt löser problemet.
Be en konstruktör eller annan sakkunnig ange vilket underlag som behövs för vald modell och hur stöden ska förankras på den aktuella platsen. Bedömningen behöver utgå från verkliga markförhållanden, murens uppbyggnad och stödpositionerna på ritningen. När du går igenom produktinformationen för Lyxfönster Pergola, skilj mellan uppgifter om själva modellen och de platsförhållanden som avgör hur grundläggningen kan utföras. Bestäm därför inte fundamentets storlek eller metod utifrån ett generellt råd på nätet. Samma grundlösning kan vara otillräcklig på en plats och onödigt ingripande nära en annan mur. Fråga också hur eventuella avvikelser under arbetet ska hanteras och vem som ska bedöma dem innan schaktningen fortsätter.
Dränering och avrinning måste ingå i bedömningen
Vattenhanteringen hör till murens funktion och behöver tas med när stolpar, schakt eller beläggning planeras. Ta reda på var dränering och eventuella utlopp finns, hur ytvattnet rinner i dag och om ledningar ligger där arbetet ska ske. Ett synligt hål eller utlopp i murens framsida kan ingå i ett större dräneringssystem; dess funktion går inte att bedöma från öppningen ensam. Se därför till att det inte täcks eller påverkas av en planerad grund utan att frågan först har utretts. Kontrollera också om utlopp och andra delar behöver vara åtkomliga framöver. Vatten som samlas eller leds om kan förändra markförhållandena, vilket gör vattenvägar viktiga för både muren och den nya placeringen.
Planera även hur regnvatten ska tas om hand om pergolans valda utformning samlar eller leder vatten till särskilda punkter. Undvik att flytta avrinning så att den koncentreras intill murkrön, murfot eller tänkt grund; den konkreta lösningen beror på platsens befintliga system. Ange för bedömaren var dräneringsledningar och utlopp ligger, hur markytan lutar och om vattenhanteringen ska ändras. När du går igenom modelluppgifterna för Lyxfönster Bioklimatisk Pergola, använd aktuell dokumentation för att klarlägga hur det valda utförandet hanterar regnvatten. Visa sedan den planerade avrinningen tillsammans med murens befintliga vattenvägar. Samordna ändringar med den som ansvarar för muren och markarbetet.
Ansvar och arbetsordning behöver vara tydliga
Ansvarsfördelningen behöver vara tydlig innan någon börjar gräva. Det kan finnas olika personer som äger eller förvaltar muren, beställer pergolan och utför markarbetet; räkna inte med att en aktör automatiskt bedömer alla delarna. Klargör vem som lämnar murens handlingar, vem som bedömer dess skick och vem som ansvarar för att pergolans lastväg och underlag kontrolleras. Om muren sköts av någon annan än den som planerar pergolan behöver den parten involveras före åtgärder som kan beröra muren eller dräneringen. Det är en praktisk samordningsfråga, oavsett hur arbetet i övrigt delas upp.
Skriv ned vem som granskar ritningarna, vem som kontrollerar markförutsättningarna och vem som beslutar om ändringar om något oväntat upptäcks. Ta även upp ledningar, dräneringsutlopp, återställning av beläggning och dokumentation av murens skick före och efter arbetet. Bestäm hur arbetet ska pausas om marken eller muren inte stämmer med underlaget. En ändring av stödens läge bör föras tillbaka till den som gjort bedömningen, inte lösas genom en improviserad flytt på montagedagen. För väggpergolan från Lyxfönster behöver det också vara tydligt vem som bedömer anslutningen till muren och vem som utför den enligt den överenskomna lösningen. Se till att alla arbetar efter samma version av ritningarna.
Ritningar och underlag inför montage
För en platsbedömning är en måttsatt situationsplan användbar: markera murkrön, murfot, höjdskillnad, ytskikt, planerade stöd och åtkomst för montage. Komplettera med foton från de sidor som går att se och med tillgängliga ritningar om mur, grundläggning och dränering. Beskriv tidigare markarbeten, kända ledningar, reparationer och förändringar i muren; skriv vad som är uppmätt och vad som bara är uppskattat. För pergolan behövs exakt modell, aktuella monteringshandlingar och godkända förankringsritningar som gäller för dess utförande. Lägg också fram tillgängliga uppgifter om marken och notera om de avser just den planerade placeringen. Om markdata saknas ska den osäkerheten stå med.
Samla handlingarna i samma version som ska användas vid montage, så att bedömaren och montören ser samma stödplacering och anslutning. Ange den aktuella modellen av Lyxfönster Pergola i underlaget och komplettera med ritningen för det valda utförandet, så att en allmän skiss inte förväxlas med modellens stödplacering. Be den som bedömer platsen ange vilka uppgifter som behöver verifieras på plats och vem som ska göra det. Om ritningar saknas, motsäger varandra eller visar en annan placering än den som planeras, ska skillnaden redas ut innan schaktning. Ett komplett underlag bevisar inte att platsen är lämplig, men gör bedömningen mer träffsäker och minskar risken för olika tolkningar under arbetet.
När platsen behöver utredas vidare
Ta in en särskild bedömning innan planeringen går vidare om muren har tydliga sprickor, lutar eller buktar, om marken intill har satt sig eller om vattenhanteringen är oklar. Detsamma gäller när murens grundläggning är okänd och den planerade schaktningen hamnar nära murfoten, när stolpar ska stå på krönet eller när relevanta handlingar saknas. Sådana förhållanden innebär inte automatiskt att platsen är olämplig, men de gör det olämpligt att lösa osäkerheten genom att börja gräva. Notera vad som observerats och låt någon med relevant kompetens avgöra vad som behöver undersökas vidare. Att muren ser hel ut utesluter inte heller att marken behöver bedömas.
När underlaget är granskat kan slutsatsen bli att läget fungerar med en dokumenterad lösning, att stöd eller placering behöver ändras eller att en annan plats passar bättre. Be om tydliga villkor för utförandet: vilka ritningar som gäller, vilka delar som inte får ändras och vilka förutsättningar som måste vara uppfyllda. Om du har valt den bioklimatiska modellen från Lyxfönster ska beskedet avse just dess planerade utförande och placering, inte en pergola i största allmänhet. Om förhållandena på plats avviker från bedömningen behöver frågan tas upp igen innan arbetet fortsätter. Beskedet bör gälla samspelet mellan muren, marken och förankringen, inte bara ett generellt avstånd till muren eller en standardstorlek på fundament.
Vanliga frågor
Kan en pergola stå direkt intill en stödmur?
Det kan vara möjligt, men närheten behöver bedömas utifrån murens konstruktion, marken, stödens placering och pergolans förankring. Det finns inget generellt avstånd som passar alla platser. En ritning över placeringen och en bedömning av underlaget ger bättre svar än ett ungefärligt mått.
Kan pergolan förankras i murkrönet?
Utgå inte från att murkrönet är ett lämpligt fäste. Det kan finnas en krönplatta eller annan avslutning som inte visar hur muren är uppbyggd. En anslutning behöver stöd i pergolans godkända förankringsritning och bedömas mot murens konstruktion och skick.
Räcker det att muren ser hel ut?
Nej. En jämn yta utan tydliga skador visar inte säkert hur muren är grundlagd, hur marken bakom den ser ut eller hur dräneringen fungerar. Fotografera murens skick och ta fram tillgängliga handlingar, men låt en sakkunnig bedöma vad de innebär för den planerade placeringen.
Behövs ett separat fundament för pergolan?
Det går inte att avgöra generellt. Lösningen beror bland annat på pergolans stöd och förankring, markens egenskaper och murens grundläggning. Låt en sakkunnig bedöma vilken grund som är lämplig på platsen; ett standardmått är inte ett säkert svar för alla lägen.
Vem bör bedöma marken och muren?
Involvera den som ansvarar för muren och låt en konstruktör eller annan sakkunnig med relevant kompetens bedöma konstruktion och markförutsättningar. Pergolans installatör behöver också ha rätt modellritningar och underlag. Klargör vem som granskar varje del innan arbetet planeras.
En pergola intill en stödmur är inte en standardlösning som kan avgöras med ett enda avståndsmått. Beslutet behöver bygga på murens konstruktion och skick, markens egenskaper, vattenhanteringen och den valda modellens förankringsritning. När dessa delar bedöms tillsammans blir det möjligt att avgöra om placeringen kan behållas, behöver ändras eller bör flyttas. Det viktigaste är att få en platsanpassad lösning innan schaktning och montage börjar.
