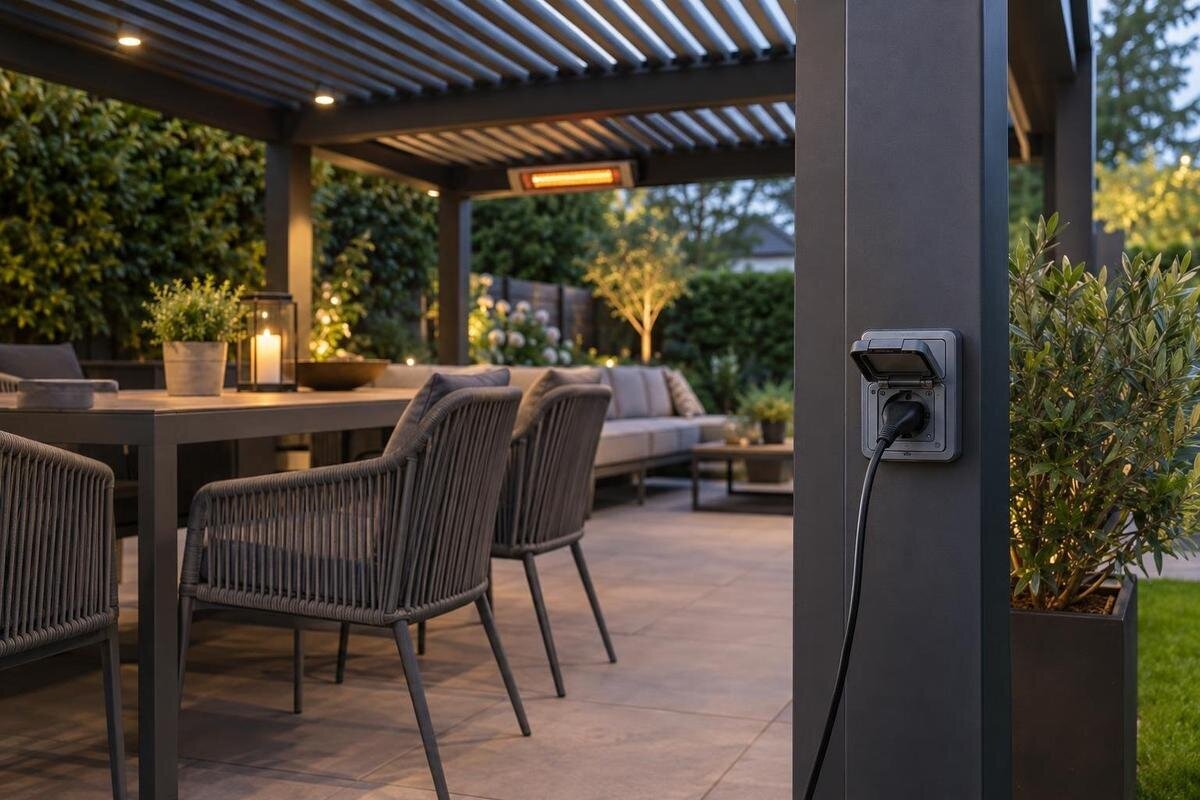

Eluttag under pergolan – planera för vardagslivet
Elplanering för uteplatsen
Eluttag under en pergola blir användbara när placering och skydd utgår från det du faktiskt gör där. Samla apparaternas märkdata, fundera över vilka som kan användas samtidigt och markera önskade uttag på en enkel planritning. Då kan elektrikern bedöma väderexponering, matning och skydd för just platsen och utrustningen. Pergolans tak eller stomme ersätter inte den bedömningen, och ett modellnamn räcker inte som underlag för elanslutning.
Ta med till elektrikern 1
Börja med hur du använder uteplatsen
Beskriv vad uteplatsen används till en vanlig vardag och vid mer sällsynta tillfällen. Kanske används en lampa varje kväll, en telefon laddas ibland och någon apparat tas fram när ni äter ute. Notera om användningen är kort eller pågår länge, om utrustningen flyttas efteråt och om behoven skiftar mellan årstiderna. En laddare som används sporadiskt och en apparat som står framme under en hel middag behöver inte placeras på samma sätt. Markera gärna behoven som dagliga, återkommande eller tillfälliga. Beskriv sedan en vanlig kväll från det att du går ut tills utrustningen ställs undan: vad ansluts, var används det och vad lämnas kvar? Gör samma genomgång för en middag med gäster eller en arbetsdag vid utebordet, om det är aktuellt. På så sätt framgår skillnaden mellan det som behöver fungera varje dag och sådant som bara förekommer ibland. Elektrikern får då en konkret bild av användningen, inte bara en önskan om ett visst antal uttag.
Skilj mellan utrustning som används nära en bestämd sittplats och sådant som bara behöver kunna anslutas ibland. Ta med om någon vill arbeta vid bordet, ladda en telefon eller använda en viss apparat utomhus. Om du jämför Lyxfönster Pergola, ange modellnamnet i planunderlaget så att leverantör och elektriker vet vilken konstruktion du menar. Produktnamnet visar inte vilka tillval, elprodukter eller infästningar som är godkända. Be därför om dokumentation för den konfiguration du faktiskt planerar, och låt den styra vilka frågor som behöver lösas före placeringen.
Samla uppgifter om apparaterna
Samla apparaternas exakta modellbeteckningar och de uppgifter som anges i manualen eller på märkningen, exempelvis effekt och avsedd användning. Spara instruktionerna för belysning, värmare, laddare och annan utrustning som kan bli aktuell. Om apparaten ännu inte är inköpt, skriv vilken typ du överväger men markera att uppgifterna är preliminära. En allmän kategori som värmare räcker inte för att bedöma en specifik lösning; produkter kan ha olika anslutningar, styrning och begränsningar för utomhusbruk. Notera även om tillverkaren anger särskilda villkor för väderskydd eller montering. Ge varje apparat en egen rad i listan och använd samma benämning på ritningen. Då går det att koppla uppgifterna till rätt användningsplats även om flera lampor eller laddare finns med. Skilj också mellan utrustning du redan har och sådant som bara övervägs. Om ett produktval ändras, byt uppgifterna i listan i stället för att låta flera alternativa modeller stå kvar utan förklaring. Det gör underlaget lättare att följa.
Beskriv vilka kombinationer som realistiskt kan vara igång samtidigt, inte bara vad som brukar användas en vanlig kväll. Belysning, laddning och en apparat som används vid en måltid kan till exempel sammanfalla, medan andra behov uppstår mer sällan. Elektrikern behöver bedöma den samlade belastningen och om befintlig matning och tänkt uttagslösning passar; du behöver inte räkna fram den själv. Om du jämför Lyxfönster Väggpergola, knyt apparatlistan till just den planerade uteplatsen. Då blir det tydligt vilka produkter och användningsfall som ska finnas med i bedömningen.
Ta med till elektrikern 2
Placera uttagen med möbleringen som underlag
Rita in pergolans stolpar, väggar, dörrar, möbler, bord och de gångar som används. Markera också var mat eller dryck brukar ställas och var utrustning faktiskt ska anslutas. En plats som ser ledig ut på en tom skiss kan hamna bakom en bänk, nära stolsben eller mitt i en passage när möblerna väl står där. Använd därför den tänkta möbleringen, inte bara pergolans ytterkanter, som underlag. Lägg till dörrars öppningsriktning och visa hur stolarna står när någon sitter vid bordet. Om bordet brukar förlängas eller flyttas vid större middagar, rita gärna även det läget. Markera apparaternas användningsplatser separat från de önskade uttagen, så att det går att diskutera hur anslutningarna ska fungera mellan dem. Det är särskilt användbart när samma bord används både för måltider och arbete. En sådan skiss visar vilka lägen som behöver fungera med flera möbleringar och vilka önskemål som bara gäller en viss uppställning. Du behöver inte bestämma den slutliga placeringen för att visa behoven tydligt.
Markera ungefärliga önskade lägen, men se dem som förslag till elektrikern och inte som färdiga installationsmått. Kontrollera att uttagen går att nå när stolar och bord står på plats, utan att anslutna sladdar behöver dras tvärs över en passage. Om du överväger Lyxfönster Bioklimatisk Pergola, be också om besked om eventuella rörliga delar enligt dokumentationen påverkar de tänkta lägena. Elektrikern kan därefter bedöma placeringen mot både användningen och den faktiska konstruktionen.
Samordna elen med pergolans konstruktion
Visa var stolpar, balkar, vägganslutningar, avvattning och eventuella rörliga delar finns eller ska finnas. En tänkt kabelväg eller fästpunkt kan krocka med funktioner som behöver kunna röra sig, inspekteras eller underhållas. Dra därför inga slutsatser från en produktbild om var uttag, armaturer eller kablar kan placeras. Ta upp frågan innan konstruktionen monteras eller ändras, så att elplanen inte bygger på en infästning som senare visar sig olämplig.
Om du överväger modellen Lyxfönster Pergola, använd modellnamnet på ritningen och ange vilket utförande planeringen gäller. Be leverantören om besked om vilka infästningar eller kabelvägar som är godkända för den aktuella konfigurationen, om sådana anges. Skilj på sådant som är bekräftat och sådant som fortfarande är ett önskemål. Visa också vilka delar av konstruktionen som behöver vara åtkomliga för inspektion eller underhåll, enligt det underlag som finns. På ritningen kan du markera olösta frågor vid respektive punkt i stället för att försöka välja en alternativ kabelväg själv. Om en tänkt placering behöver ändras, låt leverantören och elektrikern reda ut hur ändringen påverkar deras respektive delar. Anteckna vem som ska besvara varje fråga, exempelvis om den gäller stommen eller elinstallationen. Då blir det lättare att följa upp samordningen innan placeringarna bestäms. Målet är att uttag och ledningar ska planeras tillsammans med pergolans funktioner, inte läggas till utifrån hur en enskild produktbild ser ut.
Ta med till elektrikern 3
Bedöm väderexponeringen vid varje uttag
Förhållandena kan skilja sig tydligt mellan pergolans olika sidor. Regn kan drivas in från sidan, och uttag kan påverkas av stänk från vattning, kondens, dagg eller vatten som rinner av konstruktionen. Ta också hänsyn till hur platsen används vid olika årstider och om uttaget behöver vara åtkomligt när vädret är sämre. Ett tak eller lameller innebär inte automatiskt att området under pergolan är torrt eller att alla uttag får samma skydd.
Be elektrikern bedöma utrustningens kapsling och lämplighet för utomhusbruk utifrån det exakta läget. Fråga hur bedömningen påverkas av direkt regn, stänk och de andra förhållanden som du har beskrivit. För den väggmonterade modellen Lyxfönster Väggpergola kan du markera husväggen och de öppna sidorna på skissen, utan att förutsätta att väggen ger tillräckligt skydd. Komplettera gärna med foton från flera håll och beskriv var du brukar se vatten efter regn eller vattning. Skilj mellan egna observationer och sådant du ännu inte vet, särskilt om pergolan inte är byggd. Om sidornas utformning kan ändras, ange både den planerade lösningen och eventuella alternativ. Be elektrikern förklara vilka förutsättningar som ligger till grund för den valda placeringen. Då vet du vilka förändringar av väderskyddet som behöver tas upp igen. Ett besked för ett visst uttagsläge bör inte utan vidare användas som svar för alla andra punkter under pergolan; visa varje önskad plats i underlaget.
Låt elektrikern bedöma skydd och matning
Be elektrikern gå igenom både skyddet för den nya lösningen och hur det förhåller sig till den befintliga elanläggningen. Fråga vilket jordfels- och överströmsskydd som passar de planerade uttagen och apparaterna, om befintligt skydd kan användas och om matningen behöver bedömas på nytt. Det går inte att avgöra utifrån antalet uttag ensamt; apparaternas märkdata och den tänkta användningen spelar också in. Låt elektrikern förklara vilka uppgifter beslutet bygger på, så att du kan se om hela behovslistan har kommit med.
Skyddsanordningar och vädertåliga uttag löser olika frågor: det ena ersätter inte bedömningen av det andra. Ta därför upp både platsens exponering och den elektriska lösningen vid samma genomgång. Om du planerar för pergolan från Lyxfönster, håll uppgifterna om själva pergolan åtskilda från elektrikerns bedömning av matning och skydd. Be om en förklaring av vad bedömningen omfattar: vilka uttag, apparater och kombinationer av användning som ingår. Fråga också var utrustningen kan frånkopplas och vilken information du bör spara för framtida service. Du behöver inte välja skyddsanordningar eller föreslå hur anläggningen ska kopplas. Din del av underlaget är att beskriva användningen så att inget återkommande behov förbises. Om du vill kunna lägga till utrustning senare, ange det som en separat fråga i stället för att anta att den ryms i den nuvarande lösningen. Elektrikern kan då skilja mellan vad som bedöms för installationen nu och vad som behöver prövas vid en framtida ändring.
Ta med till elektrikern 4
Planera belysning och styrning separat
Beskriv vilken funktion belysningen ska fylla: orienteringsljus, ljus över matbordet eller en mer allmän belysning av uteplatsen. Ange om lamporna ska vara fast monterade eller anslutas med stickpropp, var de ska sitta och hur du vill tända och släcka dem. Ta fram modell och manual för den armatur du överväger, inklusive uppgifter om användning utomhus. Elektrikern behöver veta vilken faktisk produkt som ska anslutas och hur den är avsedd att användas, inte bara att du vill ha belysning under pergolan.
Om planeringen även omfattar styrning, sensorer eller motoriserade delar, beskriv hur du vill använda varje funktion. Ska belysningen kunna tändas vid dörren, släckas från sittplatsen eller styras tillsammans med andra lampor? Ange önskemålen utan att förutsätta att en viss styrning ingår. Den bioklimatiska pergolan från Lyxfönster kan vara modellreferensen när du frågar leverantören vilka aktuella tillval som finns. Samla därefter uppgifterna för de produkter som faktiskt övervägs. Skilj mellan ett uttag som ska vara tillgängligt för olika apparater och en anslutning som planeras för en bestämd belysningsfunktion. Beskriv också om flera personer ska kunna använda styrningen och var reglage behöver vara åtkomliga när uteplatsen är möblerad. Om du vill ha olika ljus över bordet och i resten av pergolan, ange funktionerna var för sig. Då kan elektrikern bedöma anslutning och styrning utifrån tydliga önskemål, medan leverantören kan svara på vilka funktioner som hör till pergolans valda utförande.
Ta med värmare och köksapparater i samma plan
Om du planerar för en värmare behöver elektrikern uppgifter om den exakta modellen, märkdata, anslutning och tillverkarens anvisningar för utomhusbruk. Ta även fram dokumentation om godkänd montering och det fria utrymme som krävs runt just den produkten. Markera den önskade placeringen som ett förslag tills den har bedömts mot både värmarens anvisningar och pergolans konstruktion. Om du ännu inte har valt utrustning, ange att behovet är preliminärt. Som modellreferens kan du använda väggpergolan från Lyxfönster, men modellnamnet säger inte om en viss värmare kan monteras på stommen. Beskriv dessutom om värmaren ska sitta på en bestämd plats eller vara flyttbar enligt produktens avsedda användning. Det hjälper till att skilja frågan om anslutning från frågan om montering. Om du överväger flera värmare, lista dem var för sig och ange vilka som kan vara igång samtidigt. Låt underlaget handla om den planerade användningen och de faktiska produkterna, utan att själv välja infästningar eller dra slutsatser om vad stommen klarar.
Skriv också upp om du tänker använda exempelvis en kaffebryggare eller annan tillfällig köksapparat under pergolan. Ta reda på om den exakta produkten är avsedd för den tänkta miljön och lämna manualen till elektrikern. Tillfällig användning kan ändå sammanfalla med belysning eller värme, så ta med den i beskrivningen av samtidiga behov. Om en förlängningssladd eller grenadapter verkar nödvändig varje gång utrustningen används, behandla det som en fråga att lösa i elplanen, inte som en självklar permanent lösning.
Ta med till elektrikern 5
Gör uttagen praktiska att använda och sköta
Bedöm uttagens användbarhet även med stickproppar och anslutna apparater på plats. Det räcker inte att själva uttaget syns på ritningen om det blir besvärligt att nå när möbler och förvaring används. Beskriv vilka anslutningar som görs ofta och vilka som normalt lämnas orörda. En laddare som tas fram varje dag ställer andra praktiska krav på åtkomsten än utrustning som bara ansluts vid enstaka tillfällen. Fundera också över hur du vill kunna ställa undan sladdar och apparater efter användningen, utan att den förvaringen blockerar uttagen. Om någon annan möblerar om eller sköter uteplatsen, låt även den personens rutiner komma med i beskrivningen. Gör gärna en genomgång med den tänkta utrustningen till hands och notera var anslutning och undanplockning skulle bli omständlig. Syftet är att upptäcka praktiska hinder i planeringen, inte att prova en elektrisk lösning. Lämna de observationerna till elektrikern så att placeringen kan bedömas med både den dagliga användningen och åtkomsten för skötsel i åtanke.
Berätta om någon apparat ska stå kvar ansluten eller om den alltid tas fram och ställs undan. Fråga hur lock och kapsling är avsedda att användas, särskilt om en stickpropp sitter i, och om den valda kombinationen passar platsens exponering. Kontrollera i respektive manual om utrustningen får lämnas ute eller behöver förvaras torrt mellan användningarna. Ta också upp vattning, rengöring och annan återkommande skötsel, så att uttag och anslutningar inte hamnar där de blir svåra att komma åt eller inspektera.
Lämna över ett tydligt underlag
Samla planeringen på en enkel ritning och komplettera med foton av platsen. Rita in väggar, stolpar, dörrar, möbler, gångar, avvattning och de ungefärliga lägen du önskar för uttag, belysning och eventuell värmare. Bifoga apparatlistan med modellbeteckningar, märkdata och manualer. Skriv tydligt vad som är beslutat, vad som bara är ett tänkbart framtida behov och vilka produktuppgifter som fortfarande saknas. Använd samma namn eller numrering på ritningen, i apparatlistan och bland bilagorna, så att en fråga går att koppla till rätt punkt. Samla obesvarade frågor för sig och ange om de gäller användning, pergolans konstruktion eller elinstallationen. Om du skickar en uppdaterad version, datera den och markera vad som har ändrats. Det minskar risken för att en äldre möblering eller en bortvald apparat ligger kvar som underlag i samtalet. En sådan sammanställning hjälper elektrikern att bedöma det som ska installeras nu och gör det tydligt vilka framtida önskemål som ännu inte ingår i planeringen.
Be elektrikern gå igenom placering, väderexponering, matning och skydd med utgångspunkt i underlaget. Fråga vilka av dina önskade punkter som fungerar, vilka uppgifter som behöver kompletteras och om några monteringspunkter måste godkännas av leverantören. Be även om en förklaring av eventuella begränsningar för användning och skötsel. När arbetet är färdigt är det värdefullt att spara den slutliga dokumentationen och notera eventuella ändringar från den ursprungliga skissen. Då går det att förstå vad lösningen faktiskt planerats för.
Vanliga frågor
Kan ett vanligt inomhusuttag placeras under pergolan?
Utgå inte från att ett uttag passar bara för att det sitter under ett tak. Elektrikern behöver bedöma hur utsatt platsen är för regn, stänk och fukt och välja utrustning som är avsedd för de faktiska förhållandena. Be också om besked om klassning och tillåten placering.
Hur många eluttag bör jag planera?
Det finns inget standardantal som passar alla uteplatser. Räkna upp apparaterna, markera var de ska användas och ange vilka som kan vara igång samtidigt. Då kan elektrikern bedöma både lägena och den samlade belastningen.
Kan jag använda en förlängningssladd i stället för fasta uttag?
En sladd kan vara tänkt för tillfällig användning, men är inte automatiskt lämplig för permanent bruk utomhus. Följ utrustningens instruktioner och låt elektrikern bedöma en återkommande anslutning. Planera inte en fast lösning utifrån en tillfällig sladd.
Behövs en jordfelsbrytare vid pergolan?
Be elektrikern bedöma vilket jordfels- och överströmsskydd som passar den planerade utrustningen och hur det samverkar med den befintliga anläggningen. Ett generellt svar går inte att ge utan uppgifter om matning, uttag och användning.
Kan belysning och värmare anslutas samtidigt?
Det beror på de exakta produkterna, deras märkdata och hur de är avsedda att anslutas. Ta med manualerna och beskriv vilka andra apparater som kan användas samtidigt. Elektrikern får bedöma om den planerade lösningen passar.
En användbar elplan visar vilka apparater som ska användas, när de kan vara igång samtidigt, var uttagen ska sitta och vilka väderförhållanden de utsätts för. Med manualer, märkdata och en ritning kan elektrikern bedöma skydd, matning och lämpliga monteringspunkter utan att behöva gissa. Om pergolan eller utrustningen ändras bör underlaget uppdateras, så att uttag och anslutningar fortfarande motsvarar hur uteplatsen faktiskt används.
