Planera pergolafundament under granitkeramik
Pergola · grundläggning och granitkeramik

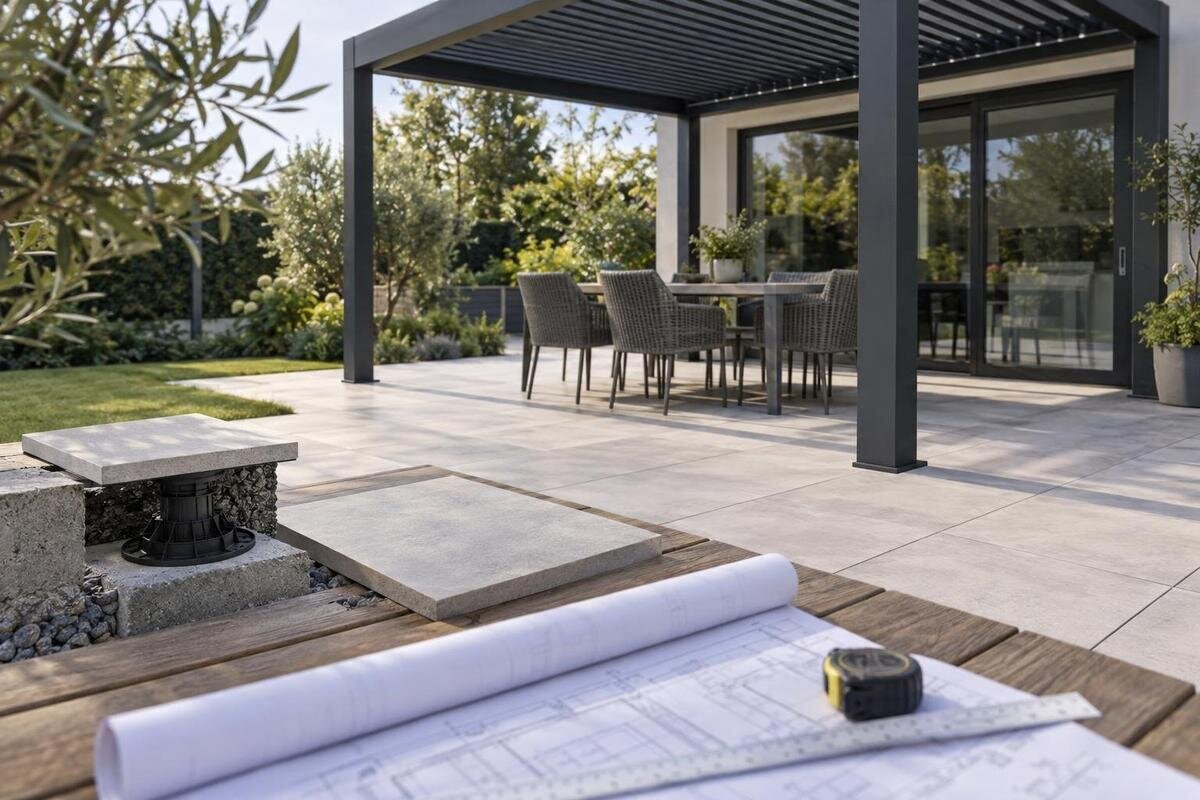

En pergola på en terrass med granitkeramik kräver två samordnade planer: den bärande grundens lägen och den färdiga stenläggningens höjder, fogar och avrinning. Plattorna är ett ytskikt, inte ett ankare; grund och infästning ska bedömas för den valda modellen och de faktiska markförhållandena. Bestäm stolplägen och nivåer innan plattorna kapas eller läggs, och låt konstruktör, pergolamontör och plattsättare arbeta från samma underlag.
Att kontrollera före beställning 1
Pergolans last ska föras till bärande underlag
Granitkeramiken är den synliga beläggningen. Pergolans laster måste föras genom stolparnas anslutningar till ett underlag som bedömts och dimensionerats för ändamålet. En platta eller fog är inte ett ankare. Att borra igenom ytskiktet gör inte automatiskt underlaget lämpligt, och en stolpe som ställs direkt på plattan kan belasta en kant eller skapa rörelser som beläggningen inte är avsedd att ta upp. Infästningsritningen ska därför visa hur varje stolpe får bärande stöd och hur anslutningen möter den färdiga ytan. Om en detalj klämmer beläggningen mellan anslutningsdel och underlag kan rörelser i den ena delen påverka den andra.
Det som syns ovanifrån berättar inte alltid hur terrassen är uppbyggd. Granitkeramik kan ligga på olika typer av bädd, på ett fast underlag eller på justerbara stöd; varje konstruktion ger olika förutsättningar för åtkomst och återställning. Beskriv därför beläggningen och den bärande konstruktionen som skilda delar i planeringen. Markera vilka delar som ska ligga kvar och var en ny grund behöver ansluta till eller passera terrassens befintliga lager. Var särskilt uppmärksam på terrasskanter och nivåövergångar, där uppbyggnaden kan skilja sig från resten av ytan. En hel och till synes stabil platta visar inte vad som bär lasten längre ned.
Utgå från vald modell och exakta stolplägen
Bestäm först vilken modell och storlek du tänker välja och använd måttunderlaget för just den konfigurationen. En produktbild ger inte tillräcklig information för att placera stöden. Be montören visa vilka mått som gäller för stolpcentrum, tillåtna placeringar, anslutningsdelar och fritt utrymme runt varje infästning. Om du överväger Lyxfönster Pergola, behöver underlaget för den aktuella varianten finnas med när terrassen ritas upp. Håll isär pergolans yttermått, avståndet mellan stolparna och måtten för själva infästningen; skriv ut vad varje mått avser. Då behöver plattsättaren inte tolka en måttlinje som kan avse en annan del av konstruktionen. Om du jämför flera storlekar, gör en separat skiss för varje alternativ i stället för att blanda måtten. Spara den valda ritningen tillsammans med dina egna mått och markera dess datum eller versionsbeteckning, om sådan finns, så att markentreprenör och plattsättare arbetar utifrån samma underlag.
Överför därefter lägena till terrassen från fasta referenser, exempelvis en fasadlinje eller ett inmätt hörn, och markera samtliga stolpar i full skala. Kontrollera avstånd till dörrar, trappsteg, brunnar, kantstöd och andra hinder. Ta också med utrymmet som behövs för passage och för att komma åt avvattning och fasad efteråt. Jämför de verkliga måtten med ritningen; flytta inte en stolpe en fogbredd bara för att få en enklare kapning. Skilj tydligt mellan markeringar för stolpcentrum och för stolpens ytterkant. Fotografera markeringarna och för in måtten på planen innan underlaget skickas vidare. Om placeringen behöver ändras ska montören bekräfta att den fortfarande är godkänd för modellen.
Att kontrollera före beställning 2
Grundens utformning beror på marken
Fundamentets utformning kan inte väljas utifrån plattornas format eller en generell standardlösning. En konstruktör eller annan ansvarig fackperson behöver känna till den valda pergolan och dess godkända infästningsritning, men också markens bärighet och uppbyggnad. Fyllnadsmassor, lutning, risk för sättningar, vattenförhållanden och eventuell tjälkänslighet kan påverka beslutet. När Lyxfönster Bioklimatisk Pergola är aktuell behöver platsbedömningen avse den variant och placering som du faktiskt planerar. På situationsplanen kan du numrera stödpunkterna och koppla varje uppgift om marken till rätt punkt. Ange var det finns kända nivåskillnader eller tidigare markarbeten och skilj det du vet från det du bara antar. Då blir det tydligt vilka delar av platsen som bedömningen omfattar och vilka frågor som återstår. Be också att eventuella skillnader mellan stödpunkterna framgår av underlaget, så att ett besked om ett fundament inte av misstag används för samtliga.
Be ansvarig konstruktör eller installatör beskriva vilken bärande lösning som avses, vilka egenskaper underlaget behöver ha och vilka uppgifter som saknas. Det kan kräva att terrassens lager dokumenteras eller att marken undersöks innan måtten låses. Fråga också vilka antaganden som görs om den befintliga ytan, så att de kan jämföras med verkligheten. Om marktypen varierar eller området är utfyllt behöver bedömningen omfatta de planerade stödpunkterna, inte bara ett prov vid terrassens kant. Måtten från en tidigare pergolas fundament är ingen säker mall för en annan plats eller konfiguration. Beslut om djup, bredd och förankring hör hemma i en platsanpassad bedömning.
Samordna fundamentens höjder med plattläggningen
En planvy räcker inte för att samordna höjderna; rita också ett snitt. Ange terrassens färdiga ovansida, lagren under plattorna och höjden där pergolans bärande anslutning ska hamna. Visa hur fundamentets anslutningspunkt förhåller sig till den färdiga beläggningen; exakt höjd och utförande ska följa ritningen. Mät mot en gemensam referens, till exempel en inmätt tröskel eller befintlig kant, så att markentreprenör och plattsättare inte räknar från olika nivåer. Redovisa även om ytan redan har fall, eftersom en synlig nivåskillnad annars kan hamna precis vid en stolpe. Sätt ut vilken punkt på plattan som höjdmåttet avser och använd samma referens i både plan och snitt. Då går det att jämföra uppgifterna utan att gissa var mätningen har gjorts.
På produktsidan för Lyxfönster Pergola anges 9–24 m². Uppgiften visar inte stolpavstånd eller fundamenthöjd; sådana mått ska hämtas från rätt modellritning och platsbedömning. Rita in terrassens fall, trösklar, kantavslut och eventuella nivåskillnader tillsammans med stolplägena. Om marken lutar behöver montören bekräfta hur den valda modellen får placeras. Ändra inte stolphöjd eller stöd på eget initiativ. Skriv också om nivåmåtten gäller färdig beläggning eller undergrund, så att samma siffra inte tolkas på olika sätt och lämnar anslutningen för högt eller lågt. Om plattformat, plattjocklek eller läggningssätt ändras under planeringen, markera ändringen även i snittet och låt berörda utförare stämma av höjderna på nytt. Behåll inte en äldre nivåangivelse utan att klargöra om den fortfarande gäller. För en befintlig terrass bör uppmätta höjder dessutom skiljas från planerade höjder efter återställning, så att det framgår vad som ska bevaras och vad som ska ändras.
Att kontrollera före beställning 3
Planera kapningen runt pergolans stolpar
Gör en separat plattläggningsplan där plattornas format och riktning, fogar, stolpcentrum och planerade kaplinjer syns samtidigt. Markera också den yta som behöver vara fri runt varje bärande anslutning. Den synliga stolpens bredd är inte nödvändigtvis lika med öppningen som behövs; anslutningsdetaljen kan kräva ett annat mått. Om du jämför Lyxfönster Väggpergola, använd stolplägena i den aktuella modellritningen när kapplanen tas fram. Visa både stolpens kontur och den planerade öppningen med tydligt åtskilda linjer. Måttsätt öppningen från plattans kanter eller foglinjer så att plattsättaren kan se hur kapningen ska placeras i den enskilda plattan. Rita gärna en förstoring av varje anslutning där flera fogar eller kanter möts. Numrera detaljerna på samma sätt som stödpunkterna i situationsplanen. Då går det att hänvisa till rätt kapning när ni diskuterar en ändring, utan att förlita er på beskrivningar som ”stolpen vid hörnet”.
Försök lägga mönstret så att kapade delar blir hanterbara och inte lämnar smala remsor intill stolpar eller terrasskanter. Det finns ingen minsta bredd som passar alla plattformat och läggningssystem, så plattsättaren behöver bedöma om de föreslagna bitarna går att kapa och lägga på ett bra sätt. Planera hur kapade kanter möter stolpe, fog och eventuell anslutningsdetalj, och om en platta ska kunna tas upp senare för tillsyn. Visa också hur kapningen möter den befintliga stenläggningen, så att återställningen inte kräver improviserade smala bitar. Om fogmönstret krockar med grundens läge ska kapplanen anpassas; en flytt av stödet behöver godkännas.
Säkerställ avrinningen kring stöden
Vattenvägen ska vara klar innan stolpöppningar och fogar låses. Rita in terrassens fall och vart vattnet leds vid fasad, ränna, brunn eller kant. Stolpar och fundament kan skapa lokala hinder, så kontrollera att en öppning inte blir en ficka där vatten samlas eller att en ny anslutning stänger en avsedd avrinningsväg. Plattsättaren behöver känna till den färdiga konstruktionen, samtidigt som grundläggaren behöver veta hur ytan ska ansluta. Kontrollera vattenvägen även där terrassen möter fasad och andra ytor, eftersom flödet inte alltid stannar vid pergolans ytterlinje.
Om du överväger den bioklimatiska pergolan från Lyxfönster, använd den aktuella modellritningen i samordningen, men bedöm terrassens regnvattenväg separat på plats. Dra inga slutsatser om avrinningen från modellnamnet. Be berörda yrkespersoner visa hur fogar, kanter och eventuella rörelsefogar ska utföras utan att blockera vattenvägen. Markera flödesriktningen med pilar på plattläggningsplanen och visa var vattnet ska lämna ytan. Det gör det lättare att se om en kapad platta eller en anslutningsdetalj hamnar tvärs över den planerade vägen. Håll dessutom brunnar och rensningspunkter åtkomliga efter montaget. Om åtkomsten förutsätter att en platta kan lyftas, ange vilken platta det gäller och låt utförarna bedöma hur detta ska lösas. Beskriv även vilka delar runt stödet som ska kunna inspekteras utan att pergolans infästning behöver påverkas. På så sätt blir tillsynen en del av planeringen, inte en fråga som upptäcks först när terrassen är färdig.
Att kontrollera före beställning 4
Bestäm arbetsordningen innan plattsättningen börjar
Arbetsordningen beror på om terrassen är ny eller redan färdig och på vilken grundlösning som valts. I många nya projekt behöver grundens lägen och höjder vara fastställda innan plattsättningen planeras, men exakt sekvens ska följa konstruktionen. Vid en befintlig yta kan lokala öppningar bli nödvändiga; då ska grundläggning, återställning, fall och fogning samordnas så att ett moment inte motverkar nästa. Be om en arbetsplan som anger vem som mäter, vem som godkänner lägena och när plattorna får bearbetas. Om arbetena sker vid olika tillfällen, boka en gemensam avstämning på plats innan ytan läggs eller öppnas.
Innan du beställer den aktuella pergolamodellen eller bokar montaget bör ritningen för den avsedda modellen finnas hos både montör och markentreprenör. Gå igenom vem som tar ut stolplägen, vem som utför grunden och vem som kapar eller återställer granitkeramiken. Beskriv också överlämningen mellan momenten: vilka mått som ska vara kontrollerade när grundläggaren lämnar platsen och vad plattsättaren behöver få innan kapningen börjar. Ange vem som meddelar att ett moment är klart och vem som tar emot beskedet. Om arbetet delas mellan flera företag bör samma ritningsversion följa med vid varje överlämning. Skriv också ner hur avvikelser hanteras: om ett hinder upptäcks eller ett mått inte stämmer pausas kapningen tills en tekniskt godkänd lösning finns. Bestäm vem som kontaktas och vem som för in beslutet i underlaget. Då behöver utföraren inte lösa en oklarhet genom att flytta en öppning eller ändra en nivå på eget initiativ.
Samordna vägganslutning och markstöd
En väggmonterad pergola kräver att två frågor bedöms var för sig: anslutningen mot väggen och den grundläggning som eventuellt behövs vid markstöden. Anta varken att väggen tar alla krafter eller att markdelen kan placeras fritt. Den valda konstruktionens ritning behöver visa vilka stöd och infästningspunkter som ingår. Om du väljer väggmodellen från Lyxfönster, behöver planeringen omfatta både fasaden och terrassen framför den. Låt väggens och markens förutsättningar granskas tillsammans, men håll uppgifterna om respektive anslutning tydligt åtskilda. Markera på ritningen vad som avser vägginfästningen och vad som avser stolparnas grund. Om olika personer ansvarar för dessa delar, ange vem som samordnar deras mått innan plattläggningsplanen fastställs. En ändrad placering vid väggen ska inte lämnas som en separat anteckning medan markritningen ligger kvar oförändrad. För in ändringen i det gemensamma underlaget och kontrollera hur den påverkar stolplägen och kapningar.
Rita in fasadens läge, tänkt pergolalinje och samtliga markpunkter på samma underlag. Kontrollera att höjden vid väggen fungerar med terrassens färdiga nivå och att en eventuell plattkapning vid ett stöd inte hamnar i konflikt med fog, brunn eller kant. Den som bedömer konstruktionen måste också känna till terrassens uppbyggnad; beläggningen kan inte användas för att dölja en oklar bärande anslutning. Fastställ vilket mått som styr placeringen, så att väggens och markens referenser inte hanteras var för sig. Be om en samordnad lösning innan något borras eller kapas.
Att kontrollera före beställning 5
Undersök den befintliga stenläggningen
På en färdig terrass är det lätt att bara bedöma ovansidan. Ta i stället reda på plattornas läge, läggningssätt, underliggande lager, eventuella dräneringsdelar och var ledningar kan finnas. Fotografier från byggtiden, ritningar och överblivna plattor kan underlätta bedömningen. Om informationen saknas, låt en yrkesperson undersöka uppbyggnaden och planera en kontrollerad öppning innan fundamentets plats bestäms. Undvik att borra eller kapa på chans: en snygg foglinje säger inget om vad som finns under. Bestäm också vem som skyddar ytan och återställer fogar och kanter.
Har du redan valt den bioklimatiska modellen, koppla platsbedömningen till aktuell modellritning så att markförhållanden och den godkända infästningen granskas tillsammans. Be om besked om vilka lager som bär, hur en tänkt grund når avsett underlag och hur plattorna återställs runt anslutningen. Dokumentera sprickor och nivåskillnader före arbetet; då går det att skilja befintliga skador från sådant som uppstår vid öppning eller återläggning. Spara uppgifter om plattformat och läggningsmönster också, så att kapningen kan planeras med det material som faktiskt finns. Inventera eventuella reservplattor innan planen för återställningen bestäms och ange vilka plattor som är tänkta att återanvändas. Fotografera den befintliga fogindelningen och märk upp lägena på en enkel skiss. Be utföraren beskriva hur upptagna plattor ska märkas och förvaras under arbetet. Det ger ett tydligare underlag för återläggningen och visar vilka delar av beläggningen som måste hanteras varsamt.
Samla mått, ritningar och ansvar i ett underlag
Samla besluten i ett gemensamt underlag: vald modell och variant, situationsplan med stolplägen, uppmätta nivåer, terrassens uppbyggnad, fall och avvattning samt kapplan med fogar och fria ytor kring stöden. Lägg till den strukturella bedömningen och den godkända infästningsritningen. Markera vem som ansvarar för inmätning, grund, plattsättning och slutlig kontroll av höjderna. Om någon uppgift saknas, skriv den som en öppen fråga i stället för att låta entreprenören gissa. Skilj mellan inmätta mått och uppskattningar, så att osäkerhet inte försvinner när planen lämnas vidare.
Före arbetet bör du kunna få svar på tre konkreta saker: var lasten förs ner, vilken höjd den bärande anslutningen ska ha och hur granitkeramiken avslutas utan att bli en del av förankringen. Kontrollera också vem som ansvarar för kapning och återställning. När svaren finns på samma ritningsunderlag går det att upptäcka om ett fundament krockar med en fog eller ledning, eller om anslutningshöjden inte stämmer med terrassens fall, innan ytan bearbetas. Gå igenom stödpunkterna en i taget och kontrollera att varje punkt har en motsvarande detalj i kapplanen. Om underlaget ändras, uppdatera berörda mått och låt yrkespersonerna bekräfta ändringen innan plattorna kapas. Spara den slutliga versionen så att det efteråt går att se vilken lösning som låg till grund för arbetet.
Vanliga frågor
Kan pergolan fästas direkt i granitkeramiken?
Nej. Plattorna ska inte användas som ankare. Infästningen behöver föra lasten till ett underlag och en grund som har bedömts för den valda modellen och platsen. Att borra genom plattan gör inte automatiskt underlaget lämpligt.
Måste grunden göras före plattsättningen?
I ett nytt projekt behöver grundens lägen och höjder ofta samordnas innan plattorna läggs, men arbetsordningen beror på den valda grundlösningen. Lås ritning och ansvarsfördelning först och be utförarna ange när varje moment ska göras.
Hur stor öppning ska lämnas runt en stolpe?
Måttet beror på stolpens anslutning och den aktuella ritningen. Planera inte enbart efter stolpens synliga bredd. Be montören ange vilken fri yta som behövs och låt plattsättaren bedöma om öppningen fungerar med plattformatet.
Kan jag flytta stolpen för att passa fogmönstret?
Flytta inte stolpen på eget initiativ. Placeringen ska stämma med konstruktionens ritning och platsbedömning; fogmönstret kan i stället anpassas runt den. Om placeringen krockar med plattor, avlopp eller ledningar behöver en ansvarig fackperson godkänna en ändring.
Vad behöver plattsättaren få innan arbetet börjar?
Ge plattsättaren vald modellritning, fastställda stolplägen och höjder samt uppgifter om terrassens uppbyggnad, fall och avvattning. Kapplanen bör visa fogar och fria ytor vid stöden. Stäm också av vem som ansvarar för kapning och återställning.
Det avgörande är att den bärande lastvägen, stolplägena och de färdiga höjderna är fastställda innan plattorna kapas. När grundritning, plattsättningsplan och vattenavrinning stämmer överens kan granitkeramiken avslutas runt konstruktionen utan att få rollen som förankring. Då blir det också tydligt vem som ansvarar för varje moment och vilka uppgifter som behöver verifieras på plats.
