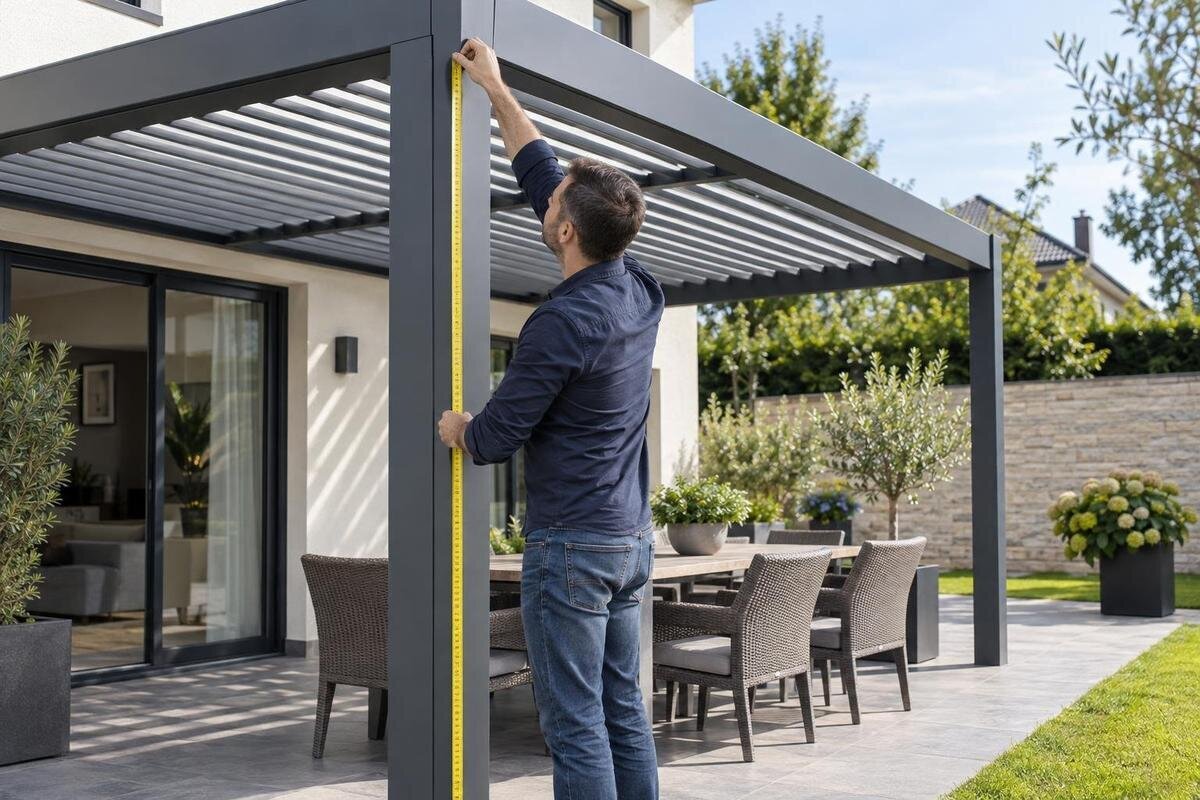

Planera pergolans höjd, takrörelse och husets proportioner
Pergolaplanering
En pergola kan se lagom hög ut på en perspektivbild och ändå ge för liten fri passage när altanen är färdig eller taket rör sig. Därför bör höjden inte bedömas som ett ensamt mått. Rita i stället ett måttsatt snitt genom hus, altan och pergola, och lägg in takets olika lägen. Då går det att läsa av avståndet från den färdiga golvnivån till konstruktionens lägsta punkt och samtidigt jämföra överkanten med fasadens linjer. Här får du en praktisk metod för att ta fram rätt underlag och för att få leverantören att beskriva den konfiguration som offerten faktiskt gäller.
Rita ett tvärsnitt genom hus och pergola
Rita en sektion från husets fasad ut över pergolans framkant, med ett snitt som passerar den dörr eller det fönster som påverkar placeringen. Ta med marken, den planerade altanens färdiga yta, tröskeln, fasaden, takfoten och pergolans över- och underkant. Om stolpar eller andra hinder ligger vid sidan av snittlinjen kompletterar du med en planvy eller ytterligare ett snitt. Annars kan ritningen ge intryck av att allt ligger i samma plan. Markera på planvyn var varje snitt är taget och åt vilket håll du tittar. Ett snitt genom dörren och ett genom pergolans lägsta del kan behövas för att beskriva olika förhållanden. Ge vyerna enkla beteckningar så att det går att hänvisa till rätt bild när du diskuterar ett mått med leverantören. Ett foto kan bifogas för att visa omgivningen, men ska inte behöva användas för att gissa var snittet går. Perspektivbilder visar form och stämning, men gör verkliga höjdskillnader svåra att läsa.
Använd samma referensnivå genom hela underlaget och märk varje mått med sina ändpunkter. Skriv också om en nivå är uppmätt, planerad eller uppskattad. Ange om höjden avser färdig golvyta, en profils undersida eller pergolans högsta punkt. Om altanen inte är byggd ska dess planerade uppbyggnad visas som ett eget antagande, inte döljas i ett ungefärligt höjdmått. Då blir det tydligt vilken följd en ändring får för passage och fasadbild. Ett användbart snitt ska gå att läsa utan att tolka en katalogillustration, och måtten bör anges på samma sätt genom hela ritningen.
Utgå från den färdiga altannivån
Fri höjd är det vertikala avståndet från ytan man faktiskt går på till den lägsta del som kan begränsa passagen. Mät därför från den planerade färdiga altanen, inte automatiskt från dagens mark eller från ovansidan på en regel som senare täcks. Ta med ytskikt och den uppbyggnad som påverkar nivån vid dörren. Om golvet har fall, trappsteg eller en nivåskillnad kan fri höjd variera längs gångvägen. Rita därför in de relevanta punkterna i stället för att ange ett enda mått som verkar gälla överallt.
Be säljaren precisera vad varje angiven höjd avser: totalhöjd till ovansidan, höjd till underkanten på en balk och fri höjd under konstruktionen är olika mått. Jämför den uppmätta passagen med den höjd du behöver i vardagen, utan att utgå från ett generellt standardtal. Om du tittar på Lyxfönster Pergola, be om en ritning för den konfiguration som offerten gäller. Kontrollera särskilt var höjdmåttets nedre ändpunkt ligger. Ett mått från stolpens nederkant beskriver inte automatiskt avståndet från den färdiga gångytan. Om dessa nivåer skiljer sig åt behöver båda framgå, så att du inte jämför en konstruktionshöjd i det ena förslaget med en fri passagehöjd i det andra. Behåll också den färdiga altannivån som referens när du diskuterar ett högre eller lägre alternativ.
Visa takets hela rörelseområde
Ett tak som rör sig behöver beskrivas i mer än ett läge. Beroende på konstruktionen kan delar vinklas, skjutas undan eller föras till ett annat läge; det går inte att dra slutsatser om rörelsen enbart från ordet pergola eller från en bild med taket stängt. Be om måttsatta vyer för den aktuella konfigurationen och visa vilka delar som rör sig och åt vilket håll. Om taket kan stanna i mellanlägen som ska användas, be att även de redovisas. Det är rörelseområdet, inte bara den fasta ytterhöjden, som visar om någon del hamnar nära gångytan.
I snittet ska den lägsta punkten framgå i varje relevant läge och skiljas från den fasta ramen. Fråga om beslag, drivdelar eller andra komponenter påverkar måttet, och ta bara med sådant som faktiskt ingår i det föreslagna utförandet. När du jämför Lyxfönster Bioklimatisk Pergola, be om en ritning som visar rörelsen hos just den version du diskuterar. Be gärna att lägena visas med olika linjetyper eller i separata, tydligt märkta vyer. Då går det att skilja en fast balk från en takdel som bara befinner sig där i ett visst läge. Markera också det område som delarna passerar genom under rörelsen. Två bilder av ändlägena behöver kompletteras om rörelsen däremellan annars är oklar. Underlaget ska göra det möjligt att se vilken del och vilket läge som ligger till grund för den angivna fria höjden.
Kontrollera fri höjd längs gångvägarna
Mät inte bara mitt under taket. Markera vägen från husdörren till den plats där pergolan ska användas och de punkter där någon passerar nära framkant, sidobalk eller stolpe. Visa dörrar och fönster i öppet läge om deras båge eller beslag kan komma in i utrymmet under pergolan. För skjutpartier behöver ritningen i stället visa vilken öppning som används. Tänk även på vardagliga rörelser, som att bära ut en bricka eller flytta en stol. Följ gångvägen i båda riktningarna: vägen ut från dörren kan vara lätt att se på ritningen, medan en sväng tillbaka mot huset lättare förbises. Rita in den möblering som behövs för att förstå rutten, men håll den åtskild från pergolans fasta delar. Syftet är att se var du faktiskt kommer att gå och därmed var höjden behöver kontrolleras, inte att bara mäta den öppna ytan i mitten.
Kontrollera höjden över hela den markerade rutten och vid de lägen där takdelar kan röra sig nära kanten. Stolpar påverkar inte den vertikala frihöjden, men deras placering kan styra gångvägen närmare en balk eller en rörlig del. Därför hör de hemma i samma plan- och sektionsunderlag. Bestäm vilka passager som ska vara fria och använd det som grund när du jämför höjdalternativ. Om ritningen bara visar ett mått mitt under taket saknas ofta information om den punkt där det faktiskt kan kännas trångt.
Mät fasadens hinder och anslutningszoner
Fasadens detaljer kan påverka både höjden och placeringen. Mät och fotografera takfot, hängränna, stuprör, dörr- och fönsteröverkant, ventilationsöppningar, armaturer och eventuell markis. Skriv inte bara att något sitter nära fönstret: ange läget från ett tydligt hörn eller en annan fast punkt och visa höjden i fasadskissen. För detaljer som sticker ut från väggen behöver även utsprånget framgå. Skilj på ett föremåls synliga kant och den plats där en anslutning föreslås, så att de inte blandas ihop i skissen. Numrera gärna hindren på fotot och använd samma beteckningar på ritningen. Då blir det lättare att peka ut exakt vilken detalj som behöver mer utrymme eller en närmare bedömning. Markera också var en eventuell vägganslutning är tänkt. Låt en fackperson bedöma om fasadens uppbyggnad och infästning passar för den lösning som offereras.
För en väggmonterad lösning behöver underlaget visa mötet med huset, inte bara den fria ytan under taket. Jämför den tänkta anslutningen med fönster, beslag, takfot och vattenavledning, och be om besked om vilka mått som gäller för din fasad. Lyxfönster Väggpergola är ett produktalternativ att ta upp i en offertförfrågan, men namnet visar inte hur en viss vägg eller anslutning ska utformas. Be att fästpunkternas placering och höjder framgår av den aktuella ritningen, och att eventuella osäkerheter på plats redovisas innan beställningen går vidare.
Jämför pergolans höjd med husets linjer
En höjd som fungerar praktiskt kan ändå se obalanserad ut mot huset. Jämför pergolans framkant och taklinje med husets takfot, fönsterband, dörröverstycken och eventuella balkonglinjer. Det finns ingen linje som alltid måste följas; syftet är att se hur olika höjder påverkar fasadens helhet. En hög överkant kan konkurrera med ett fönster, medan en lägre placering kan ge en tydligare indelning men mindre fri höjd. Bedöm därför både den praktiska passagen och helhetsintrycket innan du bestämmer vilken höjd som ska ritas in.
Ta ett rakt foto av fasaden från den plats där pergolan främst kommer att ses och markera överkant, underkant och stolphöjd på bilden. Kontrollera även vyn inifrån huset: beroende på placeringen kan framkanten skymma himmel, utsikt eller en del av ett fönster. Be om en måttsatt sidovy för pergolamodellen från Lyxfönster om den ingår bland alternativen du jämför, och lägg den bredvid fasadskissen. Gör gärna två versioner av samma bild med olika föreslagna höjder, men behåll bildutsnitt och övriga mått. Då blir det tydligare vad just höjdändringen gör med proportionerna. Titta både från den vanliga sittplatsen inomhus och från en plats ute där hela fasaden syns. Skriv upp vad du föredrar i varje alternativ, exempelvis framkantens läge i förhållande till dörrens överkant. Den bedömningen kan sedan vägas mot den fria höjd som snittet visar. Bedöm faktiska mått och linjer, inte bara färg, kameravinkel eller en visualisering utan skala.
Ta med balkar, profiler och stolpar
Den fria höjden bestäms inte alltid av den högsta eller mest synliga delen av taket. Balkar, kantprofiler och tvärgående delar kan ha en lägre undersida än fältet mellan dem. En rörlig del kan också få en annan lägsta punkt när den byter läge. Be därför om mått både för totalhöjden och för de undersidor som ligger över passagen. Om tillbehör planeras, exempelvis belysning eller sidopaneler, ska ritningen visa deras placering och om de påverkar den fria höjden. Använd samma benämning på varje del i ritningen och i offertens beskrivning. Om ett mått gäller frambalkens undersida ska det stå just det, inte bara underkant tak. Be också att eventuella alternativ visas separat, så att en profil i ett tillval inte av misstag läses som en del av grundutförandet. Utgå från utförandet som faktiskt offereras.
Markera stolparnas lägen på en planvy och jämför dem med dörrar, sittplatser och den tänkta gångvägen. En sektion genom en balk säger inget om en stolpe som står utanför snittlinjen, så dra inte slutsatser från en ensam ritningsvy. Om du undersöker en väggpergola från Lyxfönster, be om en vy som tydligt visar vilka delar som ingår i det föreslagna utförandet och var de placeras. Ändra inte höjden eller läget på stolpar och balkar för att förbättra utseendet utan att leverantören bekräftar en möjlig, ritad lösning.
Rita in nivåskillnader och avrinning
Altanens färdiga nivå kan avvika från den befintliga marken, särskilt vid trösklar, trappsteg, kanter eller en yta med fall. Rita in de nivåer som är tänkta och visa golvytan under pergolan på flera punkter. Då syns det om fri höjd förändras från fasaden mot framkanten. Markera även brunnar, rännor och vägar för vattenavrinning. De kan också begränsa var stolpar kan placeras eller hur en ny altanyta möter huset. Skilj tydligt mellan befintliga förhållanden och det som ska byggas om. Om en trappa eller altankant flyttas behöver båda lägena kunna identifieras, utan att gamla och nya nivåer ser ut att gälla samtidigt. Ange också vilken punkt varje nivå hör till. En höjdnotering ute i ritningens marginal hjälper inte om det är oklart vilken del av golvet den beskriver. Om något fortfarande är preliminärt ska ritningen visa det tydligt.
Visa var vatten från den planerade takkonstruktionen förväntas ledas och fråga leverantören hur avledningen är tänkt för den offererade lösningen. Försök inte skapa plats för ett stuprör eller en ränna genom att gissa på en ny höjd; be i stället om ett förslag som tar hänsyn till produkten och platsen. När du diskuterar den bioklimatiska pergolan från Lyxfönster, be att den föreslagna avledningen markeras tillsammans med berörda höjder. Då går det att se vilken placering som avses och om någon del behöver förtydligas. Om altannivån eller avrinningen ännu inte är fastställd ska det framgå, så att höjdmåtten kan bekräftas när underlaget är tydligare.
Begär måttsatta ritningar för rätt utförande
En offert blir lättare att bedöma när höjden inte bara står som en siffra i en text. Be om en måttsatt planvy och ett eller flera snitt med färdig golvnivå, tröskel, fasad, pergolans högsta punkt och relevanta undersidor. För ett rörligt tak ska de lägen som påverkar passagen visas. Varje mått behöver tydliga ändpunkter, till exempel från färdig golvyta till undersidan på en angiven profil. Då kan du se om olika förslag beskriver samma sak och upptäcka om någon viktig höjd saknas.
Be att modell och konfiguration framgår av ritningen och att den går att koppla till alternativet i offerten. Om du jämför produktalternativet Lyxfönster Bioklimatisk Pergola, fråga efter ett underlag som visar tänkt höjd och rörelse för den konfiguration du diskuterar. Kontrollera att ritningen använder samma nivåer och placering som dina foton och mått, och att uppskattningar är märkta som sådana. Vid jämförelse av flera offerter kan du samla motsvarande höjdmått bredvid varandra med ritningens beteckning som hänvisning. Lämna en uppgift öppen om den saknas i underlaget i stället för att fylla i ett antaget värde. Skilj också på en höjd som du har önskat och en höjd som leverantören faktiskt har redovisat. Då visar jämförelsen både skillnaderna mellan alternativen och vilka frågor som återstår innan de kan bedömas på samma grund.
Samordna de slutliga måtten före beställning
Stäm av de slutliga höjderna innan du godkänner en ritning som ska ligga till grund för beställningen. Jämför färdig golvnivå, fri höjd längs gångvägen, takets rörelse, fasadens hinder, stolparnas lägen och pergolans överkant mot samma platsunderlag. Om altanen ändras efter uppmätningen behöver höjden ses över igen; en förändrad golvnivå påverkar avståndet till konstruktionens undersida. Skriv in vilka uppgifter som ännu inte är verifierade och vem som ska bekräfta dem. Då är det lättare att se vad som är beslutat och vad som återstår.
Be att den senaste ritningen är daterad eller versionsmärkt och gäller de mått och den konfiguration som ni faktiskt har diskuterat. Spara den tillsammans med offerten och övriga projekthandlingar, så att en äldre vy inte blandas ihop med en senare justering. Om du använder Lyxfönsters pergolaalternativ som utgångspunkt för en förfrågan, bifoga snittet och be om stöd med den aktuella konfigurationen. När ett höjdmått ändras, notera kort vad som har ändrats och vilka vyer som berörs. Kontrollera särskilt att planvy, sektion och fasadvy fortfarande beskriver samma förslag. Ett godkänt mått i en äldre bild ska inte ligga kvar som om det fortfarande gällde. Det viktiga är att både den fria passagen och husets proportioner går att läsa på samma uppdaterade underlag.
Vanliga frågor
Hur hög ska en pergola vara?
Det finns inget mått som passar alla platser. Utgå från altanens färdiga nivå, den fria höjd du behöver längs gångvägen och den lägsta punkten i takets olika lägen. Jämför sedan måtten med fasaden och be om en ritning för den aktuella konfigurationen.
Hur mycket utrymme behöver ett rörligt pergolatak?
Det beror på hur den valda konstruktionen rör sig. Be om en måttsatt redovisning av rörelseområdet och av takets lägsta punkt i relevanta lägen. En bild av taket i ett enda läge visar inte nödvändigtvis var en rörlig del hamnar under rörelsen.
Ska jag mäta till pergolans överkant eller underkant?
Båda måtten behövs, men de beskriver olika saker. Överkanten visar konstruktionens totala höjd mot fasaden. Fri höjd mäts från den färdiga golvytan till den lägsta del som kan påverka passagen, inklusive relevanta balkar eller rörliga komponenter.
Kan en pergola placeras under husets takfot?
Det går inte att avgöra från en perspektivbild. Jämför måttsatta höjder för takfot, hängränna, eventuell vägganslutning och pergolans överkant. Be leverantören visa den tänkta placeringen och låt en fackperson bedöma fasadens uppbyggnad och infästning.
Vad ska en sektionsritning visa?
Den bör visa färdig golvnivå, tröskel, fasad, pergolans över- och underkant samt takets relevanta lägen. Måtten behöver ha tydliga ändpunkter. Komplettera med en planvy om stolpar, hinder eller gångvägar inte syns i snittet.
När pergolans höjd planeras tillsammans med altanens färdiga nivå, takets rörelse och fasadens mått blir beslutet mindre beroende av ögonmått. Ett måttsatt snitt visar var den verkliga frihöjden finns, vilka delar som rör sig och hur konstruktionen möter husets linjer. Låt varje höjdmått ha tydliga ändpunkter och skilj uppmätta fakta från planerade nivåer. Då kan du jämföra alternativen på samma grund och upptäcka en kollision eller en obalans innan beställningen går vidare.
