Bastuaggregat och elkrav – planering för en säker installation

En elektrisk bastu ska planeras som ett komplett system där basturummets egenskaper, aggregatet, styrningen och fastighetens elinstallation fungerar tillsammans. Här får du en praktisk genomgång av vad som behöver kontrolleras före köp, montering och driftsättning.

Ett elektriskt bastuaggregat är inte en fristående hushållsapparat som bara ställs på plats och ansluts till närmaste uttag. Aggregatet ingår i ett system med elmatning, skydd, styrning, temperaturgivare, kabeldragning, ventilation och säkerhetsavstånd. Alla delar måste passa både basturummet och den aktuella fastighetens elektriska förutsättningar.

Den här vägledningen hjälper dig att samla rätt information och planera projektet i en logisk ordning. Den ersätter inte aggregattillverkarens anvisningar eller bedömningen från ett behörigt elinstallationsföretag. Exakta krav kan skilja sig mellan aggregat, styrsystem, fastigheter och installationsplatser. Den aktuella dokumentationen och tillämpliga svenska regler ska alltid följas.

Vad ingår i ett elektriskt bastuvärmesystem?

Systemets synligaste del är aggregatet med sitt stenmagasin, men flera andra komponenter kan behövas. Beroende på modell kan styrningen vara inbyggd i aggregatet eller bestå av en separat manöverpanel och en särskild kraft- eller styrenhet. Temperaturgivare, överhettningsskydd och anslutningsmaterial kan ingå, säljas separat eller väljas utifrån installationen.

• Bastuaggregat: omvandlar elektrisk energi till värme och värmer bastustenarna.
• Bastustenar: ska vara av rätt typ och placeras enligt aggregatets instruktioner, utan att luftcirkulationen blockeras.
• Styrning: används för temperatur, drifttid och eventuella tilläggsfunktioner.
• Temperaturgivare och säkerhetsfunktioner: övervakar temperaturen på de platser som tillverkaren har angett.
• Fast elinstallation: omfattar bland annat matning, skydd, kopplingspunkter och frånskiljning enligt den projekterade lösningen.
• Kablar och genomföringar: väljs med hänsyn till temperatur, fukt, mekaniskt skydd och förläggningssätt.

Kontrollera alltid vad som faktiskt ingår i den valda bastun och aggregatlösningen. Underlaget kan exempelvis behöva jämföras för bastutunna HC 150, HC 180 och HC 225. Modellnamnet i sig är inte tillräckligt för att fastställa elkraven.

Börja med basturummet, inte elcentralen

Valet av aggregat börjar med rummets verkliga värmebehov. Invändig volym är en viktig utgångspunkt, men den berättar inte allt. Glaspartier, oisolerade ytor, dörrens konstruktion, rummets form, takhöjd, ventilation och utomhusklimat påverkar hur snabbt värme försvinner. En bastu som ser kompakt ut kan därför behöva en annan lösning än en lika stor men bättre isolerad bastu.

Undvik att välja ett kraftigare aggregat enbart för att få snabbare uppvärmning. Ett felanpassat system kan ge ojämn temperatur, olämpliga driftcykler eller problem med placering och säkerhetsavstånd. Ett för svagt aggregat kan samtidigt få arbeta länge utan att skapa önskat bastuklimat. Be leverantören bedöma aggregatet utifrån den exakta bastumodellen, dess utförande och den avsedda platsen.

Information att samla innan du begär en rekommendation

• Bastuns modell och aktuella utförande.
• Invändiga mått och takhöjd enligt rätt ritningsversion.
• Storlek och placering på glas, dörrar och andra ytor med större värmeförlust.
• Isolering och invändiga material.
• Ventilationsöppningarnas tänkta placering.
• Var aggregatet kan stå i förhållande till lavar, dörr och gångyta.
• Om styrningen ska vara inbyggd eller separat.
• Avståndet mellan byggnaden, möjlig kopplingspunkt och fastighetens elcentral.
• Andra större elektriska laster som redan finns eller planeras.

Produktunderlag för exempelvis HCF 225, HCF 300 och LC 225 bör läsas som modellspecifik information. Utgå inte från att till synes närliggande modeller har samma leveransomfattning eller installationsförutsättningar.

Så läser du aggregatets elektriska information

Märkplåt, installationsmanual och kopplingsschema behöver läsas tillsammans. Där anges normalt data som märkeffekt, märkspänning, anslutningssätt och eventuell fördelning mellan faser. Dokumentationen kan också ange vilken styrenhet, givare eller kabeltyp som ska användas. Det är aggregatets aktuella tekniska underlag, inte en allmän produktbeskrivning, som elektrikern ska projektera efter.

Uppgift	Varför den behövs	Vem använder den?
Märkeffekt	Bidrar till beräkning av belastning och energibehov	Leverantör och elektriker
Märkspänning och anslutning	Visar vilken elektrisk matning produkten är konstruerad för	Elektriker
Kopplingsschema	Visar anslutningar mellan aggregat, styrning och givare	Elektriker
Säkerhetsavstånd	Styr placering i förhållande till brännbara delar och inredning	Montör, planerare och elektriker
Givarplacering	Behövs för korrekt temperaturmätning och säkerhetsfunktion	Montör och elektriker

Beräkna inte säkring eller kabelarea enbart genom att dela en annonserad wattangivelse med en antagen spänning. Fasfördelning, installationssätt, ledningslängd, omgivningstemperatur, skydd och tillverkarens instruktioner måste vägas in av elinstallationsföretaget.

Separat grupp, skydd och frånskiljning

Ett bastuaggregat är en betydande och långvarig last. I praktiken behöver lösningen därför projekteras som en egen belastning och inte som ett tillfälligt tillbehör på en befintlig grupp. Hur gruppledning, överströmsskydd, jordfelsrelaterat skydd och frånskiljningsmöjlighet ska utformas avgörs för den specifika produkten och installationen.

Frånskiljningen ska planeras så att service kan utföras säkert. Placering och utförande får inte improviseras i efterhand eller hamna i en temperatur- eller fuktzon där komponenten inte är avsedd att användas. Elektrikern behöver även veta om separata laster ska försörja belysning, styrning eller andra funktioner.

Frågor till elektrikern

• Har du fått aggregatets fullständiga och aktuella installationsmanual?
• Är den befintliga centralen lämplig och finns tillräcklig kapacitet?
• Vilken kabelväg är tekniskt och visuellt bäst?
• Var ska kopplingspunkter och frånskiljning placeras?
• Vilka delar måste monteras innan väggar och panel sluts?
• Behöver belysning eller andra funktioner separata grupper?
• Hur ska installationen provas och dokumenteras efter färdigställandet?

Serviskapacitet och planering av elcentralen

Att det finns en ledig plats i elcentralen betyder inte automatiskt att fastigheten har kapacitet för en ny större last. Elektrikern behöver bedöma befintlig anslutning, huvudsäkring, centralens utförande, andra samtidiga laster och möjlig framtida utbyggnad. Laddning av elbil, värmepump, spabad, utekök och annan effektkrävande utrustning kan påverka helheten.

Be om bedömningen tidigt. Om centralen behöver byggas om, en undercentral övervägas eller en lång markförlagd matning planeras, påverkar det både placering och projektordning. Dolda tekniska lösningar är ofta enklare att integrera estetiskt innan markarbeten, fundament och gångstråk är färdiga.

Kabelvägar och värmepåverkan

Kabeln passerar ofta flera helt olika miljöer: byggnaden, marken, bastuns kalla utsida och det varma rummet. Samma kabeltyp eller förläggningsmetod är inte nödvändigtvis lämplig längs hela vägen. Värme kan sänka en lednings belastningsförmåga, medan fukt, UV-ljus och mekanisk påverkan ställer andra krav.

Planera en tydlig teknisk väg fram till rätt anslutningsområde. Genomföringar ska placeras så att vatten inte leds in och så att träets rörelser kan hanteras. Kablar får inte dras nära aggregatet bara för att den vägen är kortast. Inne i bastun ska temperaturtålighet, skydd och placering följa aggregatets och övriga komponenters anvisningar.

En tom kanal är inte automatiskt en godkänd kabelväg. Dimension, böjar, dränering, miljö och avstånd till andra installationer måste bedömas innan kanalen byggs in.

Styrning, givare och fjärrstart

Vissa aggregat har reglage på aggregathuset, medan andra använder en separat panel och kraftenhet. Manöverpanelen kan vara avsedd för en svalare zon och ska då inte placeras inne i det heta rummet. Kontrollera också om vald panel är kompatibel med exakt aggregatvariant.

Temperaturgivaren är en säkerhets- och reglerkomponent, inte en lös termometer. Placeringen bestäms av tillverkarens anvisningar och kan påverkas av aggregat, dörr, tak och ventilation. Att flytta givaren för att få en mer behaglig avläsning kan störa systemets funktion.

Fjärrstyrning kräver en lösning som uttryckligen är avsedd för aggregatet. Innan fjärrstart aktiveras måste alla föreskrivna säkerhetsvillkor vara uppfyllda. Ett generellt smart hem-relä ska inte läggas till mellan systemets delar utan skriftligt stöd i produktdokumentationen och elektrisk projektering.

Skyddsjordning, potentialutjämning och skydd mot elchock

Metalliska delar, elektrisk utrustning och fuktig miljö gör skyddet mot elchock till en central projekteringsfråga. Elektrikern avgör hur skyddsjordning, eventuell potentialutjämning och kompletterande skydd ska utföras enligt den aktuella installationen och gällande krav. Det går inte att fastställa rätt lösning enbart genom att titta på bastuns träkonstruktion.

Ta inte för givet att varje synlig metallskruv ska anslutas, eller att en metallkomponent kan lämnas utan bedömning. Vilka delar som är elektriskt relevanta beror på konstruktion, åtkomlighet och anslutning till andra ledande delar. Ändra inte aggregatets jordanslutningar eller fabrikstillverkade ledningar.

Säkerhetsavstånd och aggregatskydd

Aggregatets minimiavstånd till väggar, tak, lavar, räcken och andra material ska hämtas från rätt manual. Ett generellt mått för ”bastuaggregat” är inte tillräckligt. Avstånden kan variera med modell, montage och tillåtna skyddslösningar.

Ett aggregatskydd kan minska risken att någon oavsiktligt kommer åt heta ytor, men skyddet får inte blockera luftflödet eller placeras närmare än tillåtet. Planera även hur användarna går in, rör sig mellan lavarna och hanterar vatten. För LC 260 och LC 300 ska den valda lösningen alltid kontrolleras mot respektive produkt- och aggregatunderlag.

En praktisk inköpsordning

1. Välj plats och bastutyp. Kontrollera åtkomst, underlag, avstånd och relationen till huset.
2. Fastställ bastuns utförande. Samla ritning, glasytor, ventilation och tänkt aggregatposition.
3. Begär aggregatrekommendation. Be om exakt modell, styrning, givare och nödvändiga tillbehör.
4. Skicka dokumentationen till elektrikern. En produktlänk utan manual och kopplingsschema är sällan tillräcklig.
5. Utred fastighetens kapacitet. Låt elektrikern planera skydd, matning, kabelväg och kopplingspunkter.
6. Samordna grund och markarbete. Bestäm genomföringar innan ytor färdigställs.
7. Bekräfta leveransomfattningen. Kontrollera vem som levererar varje komponent och vem som monterar den.
8. Beställ först när gränssnitten är tydliga. Dokumentera ansvar mellan markentreprenör, montör, leverantör och elektriker.

Information om sortimentet finns under bastu, medan relevanta kompletteringar kan kontrolleras under tillbehör. Vid osäkerhet om leveransomfattning bör du använda sidan Kontakt innan installationen planeras färdigt.

Mottagning och kontroll av aggregatets delar

När leveransen anländer ska emballage och komponenter kontrolleras innan något byggs in. Jämför modellbeteckningar på aggregat, styrning och kraftenhet mot orderbekräftelse och dokumentation. Säkerställ att manualer, givare och angivna monteringsdelar finns. Bastustenar kan hanteras som en separat leveransdel beroende på beställningen.

• Fotografera emballaget före uppackning om det finns synliga transportskador.
• Kontrollera märkplåten utan att avlägsna eller ändra den.
• Förvara elektroniska delar torrt och skyddat.
• Blanda inte komponenter från andra aggregat eller styrsystem.
• Låt skadad utrustning vara oansluten tills den har bedömts.

För administrativa frågor bör även beställnings- och leveransvillkoren samt informationen om garanti läsas. De ersätter inte produktens installationsmanual.

Checklista för installation och driftsättning

• Bastun står på avsett underlag och monteringen är färdig i de delar som krävs.
• Aggregatmodell och samtliga kompatibla komponenter har verifierats.
• Säkerhetsavstånd och aggregatskydd har kontrollerats.
• Ventilationen är ordnad enligt bastu- och aggregatlösningen.
• Kabelvägar, genomföringar och kopplingspunkter är färdigställda på rätt plats.
• Givare och manöverpanel sitter enligt tillverkarens anvisningar.
• Elinstallationen har utförts och kontrollerats av rätt elinstallationsföretag.
• Stenarna är rengjorda och lagda enligt instruktionen utan att skada elementen.
• Inga verktyg, skyddsfilmer eller brännbara föremål finns på eller intill aggregatet.
• Provkörning sker under uppsikt och enligt manualens driftsättningsförfarande.
• Styrning, timer, säkerhetsfunktioner och frånskiljning provas.
• Ägaren får manualer, elunderlag och genomgång av säker användning.

En första uppvärmning kan medföra tillfälliga lukter från nya material, men onormal rök, gnistbildning, återkommande frånslag eller tydliga felindikeringar ska tas på allvar. Stäng av enligt anvisningarna och låt ansvarig fackperson undersöka orsaken.

Underhåll och felsökning

Kontrollera regelbundet att stenar inte har smulats sönder eller packats så tätt att luftflödet försämras. Följ aggregattillverkarens intervall och metod för omläggning eller byte. Håll området kring aggregatet fritt och använd inte skyddet som torkställning.

Om uppvärmningen tar längre tid än tidigare kan orsaken finnas i stenmagasinet, ventilationen, dörren, styrningen, ett värmeelement eller elmatningen. Om skyddet löser ut ska det inte bytas mot ett större eller återställas upprepade gånger utan felsökning. Notera när felet uppstår, vilken temperatur som ställts in och om andra laster var aktiva. Den informationen hjälper servicetekniker och elektriker.

Öppna inte kapslingar och flytta inte givaren för att testa dig fram. Vid supportärenden är modellbeteckning, serienummer, installationsdatum, felkod och tydliga fotografier mer användbara än en allmän beskrivning av att bastun ”inte blir varm”. Fler administrativa råd finns samlade under Nyttig information.

Samordna bastun med trädgårdens helhet

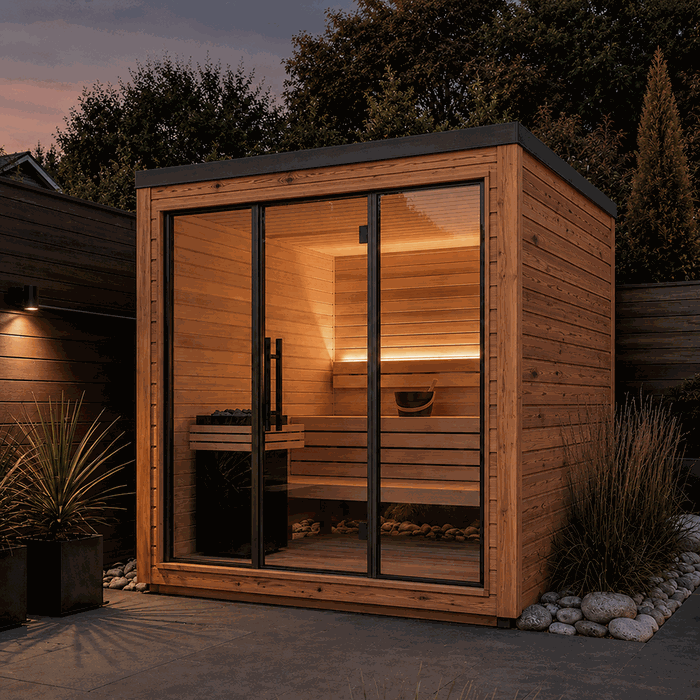

En fristående bastu blir ofta en viktig arkitektonisk punkt i trädgården. Placera den med hänsyn till siktlinjer från huset, insyn, kvällsljus, gångvägar och hur badande rör sig mellan bastu och uteplats. Elmatningen bör ingå i samma markplan som belysning och annan framtida teknik, men separata system ska projekteras för sina egna krav.

Om bastun kombineras med en skyddad uteplats kan idéer hämtas från tolv idéer för moderna pergolor och vägledningen om modern pergola för terrass och trädgård. Behåll ändå bastuns föreskrivna ventilation och avstånd; en pergola eller vägg får inte läggas till utan teknisk kontroll.

På tomter där bastu, odling och sociala ytor ska bilda en sammanhållen miljö kan artiklarna om att välja aluminiumväxthus, planera ett mindre växthus och integrera växthus i livsstil och utemiljö ge perspektiv på zonindelningen. Efter monteringen kan startguiden för växthus användas för den delen av trädgården. Dessa inspirationssidor ska inte användas som elektriskt installationsunderlag.

Samordna även betalning och projektets beslutspunkter. Aktuell information finns på sidan om betalning. En genomtänkt helhet innebär att tekniken är åtkomlig för service men diskret integrerad i miljön.

Vanliga frågor

Kan jag använda ett befintligt hushållsuttag till ett elektriskt bastuaggregat?

Utgå inte från det. Ett bastuaggregat ska anslutas på det sätt som anges i produktens dokumentation och som elinstallationsföretaget projekterar. Ett vanligt uttag eller en befintlig grupp kan sakna rätt kapacitet, skydd eller lämplig placering.

Hur vet jag vilken storlek på aggregat jag behöver?

Låt rekommendationen baseras på bastuns invändiga volym, glasytor, isolering, ventilation och konstruktion. Skicka ritning och exakt modellinformation till leverantören. Därefter kontrollerar elektrikern att den rekommenderade lösningen kan försörjas korrekt.

Bör jag köpa aggregatet innan jag kontaktar en elektriker?

Kontakta gärna elektrikern innan beställningen blir bindande. En preliminär aggregatrekommendation och teknisk dokumentation ger elektrikern ett konkret underlag, samtidigt som kapacitet och kabelväg kan kontrolleras före köpet.

Kan elektrikern välja säkring utifrån aggregatets annonserade wattal?

Nej, inte enbart. Elektrikern behöver märkdata, kopplingsschema, anslutningssätt, ledningslängd, installationsmiljö och tillverkarens anvisningar. Även fastighetens övriga belastning och skyddssystem påverkar projekteringen.

Har alla aggregat inbyggd styrning?

Nej. Vissa har reglage på aggregatet, andra kräver separat panel, kraftenhet och givare. Kontrollera exakt leveransomfattning och kompatibilitet innan beställning. En panel med passande utseende är inte automatiskt elektriskt kompatibel.

Kan temperaturgivaren placeras där den visar den temperatur jag föredrar?

Nej. Givaren ska sitta där aggregattillverkaren anger. Placeringen är en del av regleringen och kan också påverka överhettningsskyddet. Önskas en separat komfortmätning kan en vanlig bastutermometer användas utan att säkerhetsgivaren flyttas.

Kan ett smart hem-relä styra aggregatet?

Endast om lösningen uttryckligen stöds av aggregatets styrsystem och installeras enligt dess anvisningar. Ett generellt relä får inte ersätta säkerhetsfunktioner. Fjärrstart kräver dessutom kontroll av att bastun är säker att starta utan någon på plats.

Vad gör jag om säkringen eller skyddet löser ut under uppvärmning?

Avbryt användningen och notera när felet uppstår. Återställ inte upprepade gånger och montera aldrig ett större skydd som snabb lösning. Låt elinstallationsföretaget kontrollera aggregat, anslutningar, belastning och skydd.

Behöver en vedeldad bastu elektrisk planering?

Ja, om den ska ha belysning, uttag, ventilation, frostskydd eller annan elektrisk utrustning. Själva värmekällan är då vedeldad, men bastuns övriga el måste fortfarande planeras för den fuktiga och temperaturvarierande miljön.

Kan elarbetet slutföras innan bastun är monterad?

Matning och delar av markarbetet kan ofta förberedas, men slutliga anslutningar och komponentplaceringar kräver normalt verifierade mått och rätt installationsunderlag. Lämna tillräcklig flexibilitet tills aggregatets, givarens och genomföringarnas verkliga positioner är bekräftade.

Vilka dokument ska jag spara?

Spara orderbekräftelse, märkdata, manualer, kopplingsschema, aggregatrekommendation, dokumentation från elinstallationsföretaget, uppgifter om driftsättning och eventuella garanti- eller servicehandlingar. Notera även vilka komponentversioner som installerades.

Vem fattar de slutliga elektriska besluten?

Aggregatleverantören anger produktens krav och avsedd användning. Det anlitade elinstallationsföretaget bedömer fastigheten, projekterar installationen och avgör hur arbetet ska utföras enligt tillämpliga krav. Montör, markentreprenör och beställare behöver följa dessa beslut och samordna sina delar.
