Så läser du växthusets mått och tekniska ritningar

En praktisk vägledning till hur du tolkar växthusets tekniska ritningar, skiljer nominella mått från verkliga byggmått och överför informationen till fundament, placering och inredning.

En växthusritning ska göra mer än att visa hur modellen ser ut. Den ska hjälpa dig att förstå konstruktionens verkliga utbredning, höjder, dörrplacering, sektioner och anslutningar. Rätt läst blir ritningen ett arbetsverktyg för allt från trädgårdsplanering och markarbete till möblering och mottagningskontroll.

Det är viktigt att skilja mellan inspirerande produktbilder, förenklade översikter och måttsatta handlingar. En bild kan visa proportioner och uttryck, medan en teknisk ritning redovisar de mått som behövs för ett bestämt beslut. Den här vägledningen beskriver hur du granskar underlagen systematiskt. För modellöversikt och angränsande information kan du även besöka Växthus & uterum och samlingssidan med nyttig information.

Börja med att identifiera vilken typ av ritning du läser

Rubrik, ritningsnummer, datum och vybenämning ger sammanhang. En planritning visar normalt byggnaden uppifrån. Fasadritningar visar respektive sida, medan en sektionsritning är ett tänkt snitt genom konstruktionen. En detaljritning förstorar exempelvis en sockel, vägganslutning eller dörröppning. Monteringsbilder visar i stället hur komponenterna sätts samman i en viss ordning.

Försök inte hämta all information från en enda vy. Planritningen kan vara bäst för bredd, längd och dörrens läge, men en fasad eller sektion behövs för takfot och nock. Fundamentets mått kan dessutom finnas på ett separat underlag. Kontrollera därför:

• vilken modell och eventuell variant handlingen gäller,
• om vyn är plan, fasad, sektion, grundplan eller monteringsdetalj,
• vilken revision eller version som visas,
• vilken måttenhet som används,
• om måtten avser utsida, centrumlinje, öppning eller fri passage.

En perspektivbild är värdefull för att förstå volym och arkitektur, men den bör inte användas för att bestämma fundamentets storlek. På samma sätt är en illustrationslinje inte automatiskt en måttlinje.

Förstå växthusets grundläggande mått

Total bredd och längd

Totalmått redovisar vanligtvis konstruktionens största utbredning i den aktuella riktningen. Det kan vara profilernas utsidor, men utskjutande detaljer kan ibland ligga utanför den måttsatta huvudformen. Leta efter yttersta hjälplinjer och kontrollera vad de träffar. Anta inte att ett namn som beskriver en viss storleksklass är identiskt med ritningens exakta bredd eller längd.

På en planritning kan måtten vara uppdelade i flera kedjor. En yttre kedja visar hela längden, medan en inre kedja redovisar sektioner, dörrar eller stolpplaceringar. Summera gärna delmåtten som kontroll, men ersätt inte det angivna totalmåttet med en egen uträkning om avrundning eller särskilda anslutningsdetaljer förekommer.

Takfot, nock och totalhöjd

Takfotshöjden beskriver nivån där vägg och tak möts. Nockhöjden är den högsta punkten på ett sadeltak. På mer komplexa modeller kan även andra taknivåer redovisas. Höjden måste alltid läsas tillsammans med ritningens referensnivå, till exempel färdigt fundament eller annan markerad utgångspunkt.

Markens befintliga nivå är inte nödvändigtvis samma sak som färdig golvnivå. Ett upphöjt fundament, en kantbalk eller en sockel kan påverka växthusets färdiga höjdläge i trädgården. Kontrollera detta innan du bedömer relationen till bostadens fönster, takfot, utsikt eller angränsande plantering.

Dörrmått

På ritningar kan en dörr anges med karmyttermått, modulmått, bladstorlek eller fri öppning. Dessa är inte utbytbara. Om du behöver få in planteringsbord, stora krukor eller en skottkärra är den fria passagen relevant. Även tröskeln och takhöjden vid entrén behöver vägas in.

Dörrens slagbåge visar åt vilket håll ett slagdörrblad öppnas. Skjutdörrar visas på annat sätt och behöver fri rörelse längs sin skena. Kontrollera både dörrens position i fasaden och vilket utrymme som krävs framför eller bredvid den. Entrén bör fungera även när gångar, planteringar och bevattningsutrustning är på plats.

Fackindelning och panelsektioner

Växthusets långsidor är ofta indelade i återkommande fack. Måtten mellan profiler kan förklara var bärande delar, paneler, öppningsbara partier eller tillbehör kan placeras. Fackmått ska inte förväxlas med fri invändig bredd, eftersom profiler och anslutningar tar plats.

En upprepad rytm ger fasaden ett sammanhållet uttryck, men ändfack eller dörrsektioner kan avvika. Läs därför hela måttkedjan i stället för att multiplicera ett typiskt fackmått. Vill du först bedöma vilken storleksklass som passar användningen finns en kompletterande vägledning om att välja rätt storlek på växthus.

Lär dig måttlinjernas språk

En måttlinje löper mellan två markeringar och hör ihop med hjälplinjer som pekar ut mätpunkterna. Siffran beskriver avståndet mellan dessa punkter. Flera parallella måttlinjer kan visa detaljmått, delmått och totalmått. Symboler och förkortningar kan förklara radie, diameter, nivå eller centrumlinje.

Ritningsuppgift	Vad du bör kontrollera
Totalmått	Vilka yttersta byggdelar hjälplinjerna ansluter till
Delmått	Om måttet avser fack, profilcentrum, panel eller öppning
Höjdmått	Vilken nivå som är utgångspunkt
Vinkel	Vilka linjer eller takfall vinkeln gäller
Detaljhänvisning	Vilken separat vy eller sida som innehåller förstoringen

Mät inte på skärmen eller pappersutskriften

En PDF kan förstoras, förminskas eller skrivas ut med automatisk anpassning till papperet. Skärmens storlek och zoomnivå säger därför ingenting om verkligt mått. Även en ritning med angiven skala kan bli fel vid utskrift. Använd alltid den skrivna måttsiffran. Om ett nödvändigt mått saknas ska det bekräftas, inte uppskattas med linjal.

Kontrollera enheten varje gång

Tekniska handlingar kan använda millimeter, centimeter eller meter. Enheten kan stå i ritningshuvudet eller i en anmärkning. Blanda inte mått från olika dokument utan att först göra dem jämförbara. Skriv gärna upp alla platskritiska mått i samma enhet och markera om de är exakta ritningsmått eller egna planeringsmarginaler.

Nominell storlek, verkligt fotavtryck och användbar insida

En nominell storlek är en praktisk storleksbeteckning. Den kan vara avrundad och behöver inte motsvara konstruktionens exakta yttermått. Det verkliga fotavtrycket beskriver den yta som konstruktionen eller dess förankring upptar. Den användbara insidan är mindre än yttermåtten eftersom profiler, sockel, dörrpartier och andra byggdelar ingår i konstruktionen.

Skilj därför på minst fyra frågor: Hur stor är modellen som kategori? Vilka yttermått visar den aktuella ritningen? Vilket mått ska fundamentet ha? Hur mycket fri yta återstår för gångar och odling? Produktöversikter och artikeln om att köpa aluminiumväxthus kan stödja det tidiga modellvalet, men det projektspecifika underlaget ska användas när platsen märks ut.

Läs komplicerade planritningar zon för zon

Ett växthus med flera volymer, vinkelpartier eller korsande längor bör delas upp i enkla zoner. Börja med huvudvolymen och identifiera därefter varje tillbyggd del. Markera centrumlinjer, invändiga hörn, fasadliv och dörrzoner separat. På så sätt undviker du att läsa ett delmått som om det gällde hela byggnaden.

1. Rita av huvudformen schematiskt utan detaljer.
2. Lägg till varje utskjutande eller anslutande zon.
3. För in totalmåtten längs ytterkonturen.
4. Kontrollera delmått och vinklar inom varje zon.
5. Jämför övergångarna mot fasad- och sektionsritningarna.

Var särskilt uppmärksam på innerhörn. Där kan fundament, avvattning och åtkomst behöva lösas på ett annat sätt än längs en rak fasad.

Överför ritningen till tomten

En korrekt läst ritning måste också fungera på den verkliga platsen. Börja med att bestämma en tydlig referenslinje, exempelvis en rak fasad eller fundamentets långsida. Sätt därefter ut hörn och kontrollpunkter med snören eller markeringar. Lägg till planeringsyta för montering, rengöring, dörrrörelse och passage. Denna fria arbetsyta är inte samma sak som växthusets ritningsmått.

Bedöm även marklutning, vattenavledning, befintliga ledningar, träd, häckar och relationen till andra byggnader. Lokala krav kan variera beroende på plats och projekt. Kontrollera därför vad som gäller med berörd kommun och lämpliga fackpersoner innan markarbete eller installation påbörjas.

Kontrollera mer än de fyra hörnen

Fyra rätt placerade hörn räcker inte alltid. Långa sidor kan bukta, centrumlinjer kan förskjutas och höjder kan skilja sig. Kontrollera mellampunkter längs fundamentet, samtliga relevanta nivåer samt varje separat byggnadsdel. För en form med flera vinklar bör varje rektangulär eller symmetrisk zon kontrolleras för sig.

Diagonaler är användbara för att kontrollera en rektangel, men de visar inte ensamma att rätt längd, bredd eller höjdläge har uppnåtts. Två lika diagonaler kan förekomma trots att hela formen har fel storlek.

Gör en fullskalig markering när utrymmet är begränsat

Markera växthusets ytterkontur i skala 1:1 med snöre, tejp eller tillfälliga pinnar. Markera även dörrens fria öppning, huvudsakliga gångstråk och närmaste hinder. Gå sedan runt formen och prova vardagliga rörelser: transport av jord, öppning av dörr, passage med redskap och åtkomst för rengöring.

En fullskalig markering är särskilt värdefull nära en terrass, mur eller pergola. För inspiration kring samspelet mellan trädgårdens byggda delar kan du läsa om moderna pergolor för terrass och trädgård, men behåll separata kontrollmått för varje konstruktion.

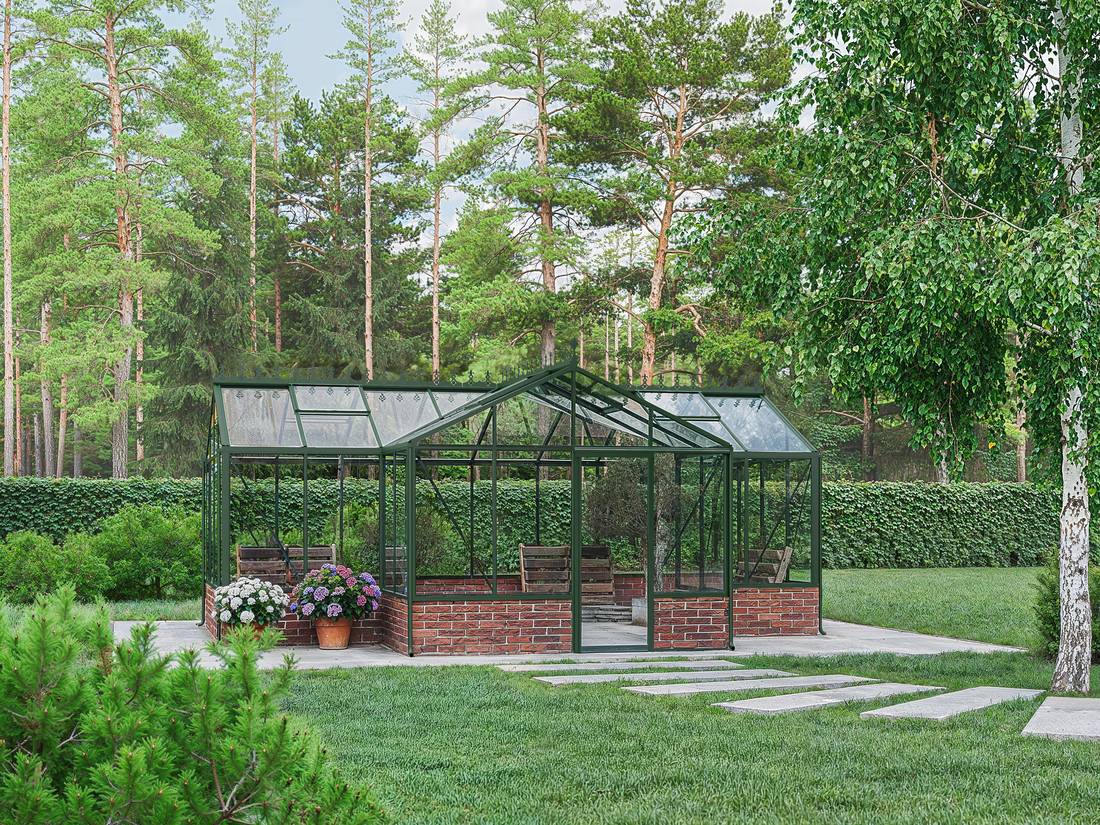

Ritningar för vägganslutna växthus

Ett väggväxthus eller annat anslutet växthus kräver att både den nya konstruktionen och den befintliga byggnaden mäts. Kontrollera anslutningshöjd, total bredd ut från väggen, längd längs fasaden och dörrens placering. Fönsterbleck, takutsprång, stuprör, ventiler, socklar och ojämna fasadpartier kan påverka möjlig placering.

Utgå inte från att en befintlig vägg är helt rak, lodrät eller plan. Mät på flera höjder och längs hela anslutningssträckan. Underlagets bärighet, tätning och infästning behöver bedömas för den aktuella byggnaden. Tillämpliga lokala krav och lämplig teknisk lösning måste kontrolleras innan arbetet börjar.

För mindre väggbaserade lösningar kan översikten om miniväxthus och väggväxthus ge planeringsidéer. Den ersätter dock inte den tekniska ritningen för den valda modellen.

Planera inredningen utifrån fria mått

Yttermåttet säger inte hur bred en gång blir efter att odlingsbäddar, hyllor och profiler har räknats in. Utgå i stället från fria invändiga mått där sådana finns. Lägg in dörrens passage, arbetsyta framför planteringsbord och plats för bevattning innan du bestämmer möbleringen.

Rita gärna en enkel plan i skala där varje fast del får en egen kontur. Prova mer än en möblering och tänk på hur användningen förändras under säsongen. Höga växter kan behöva nockzon, medan värmekänsliga krukor kan behöva en plats där skuggning och ventilation kan hanteras. Artikeln om krukväxter, skugga och takfönster och guiden om att använda växthuset året runt ger ytterligare bruksperspektiv.

Kontrollera kompatibilitet och placering innan du beställer kompletteringar från sidan med tillbehör. Tillbehörens behov får inte uppskattas enbart från en produktbild.

Använd dokumenten i rätt ordning

Olika handlingar svarar på olika frågor. En lämplig arbetsordning är att först identifiera exakt modell och variant, därefter läsa den aktuella måttritningen, sedan kontrollera grund- eller förankringsunderlaget och till sist gå igenom monteringsanvisningen i sin helhet. Drift-, underhålls- och garantiinformation används för den färdiga anläggningen.

1. Bekräfta modellbeteckning och vald konfiguration.
2. Kontrollera dokumentets datum eller revision.
3. Sammanställ platskritiska ytter-, höjd- och dörrmått.
4. Matcha fundamentet mot rätt underlag.
5. Läs hela monteringsföljden innan delar packas upp eller sorteras.
6. Spara aktuella handlingar för framtida underhåll.

Biblioteket med monteringsmanualer visas överst på denna sida. Om en ritning och en äldre sparad fil verkar skilja sig åt ska du inte själv välja det mest fördelaktiga måttet. Be om klarläggande för den beställda konfigurationen.

Kontroller vid mottagning och före montering

Jämför leveransens modelluppgifter och dokumentation med orderunderlaget innan markförberedelser eller montering låses. Kontrollera att platsen fortfarande motsvarar ritningen och att inga nya hinder har tillkommit. Läs även relevanta beställnings- och leveransvillkor.

Samma disciplin är användbar för andra byggsatser. Modellnamnets siffror får inte automatiskt behandlas som bredd, längd eller grundmått. Detta gäller exempelvis när man jämför HC 150, HC 180, HC 225, HCF 225, HCF 300, LC 225, LC 260 och LC 300. Varje produkts aktuella ritning och manual måste läsas för sig.

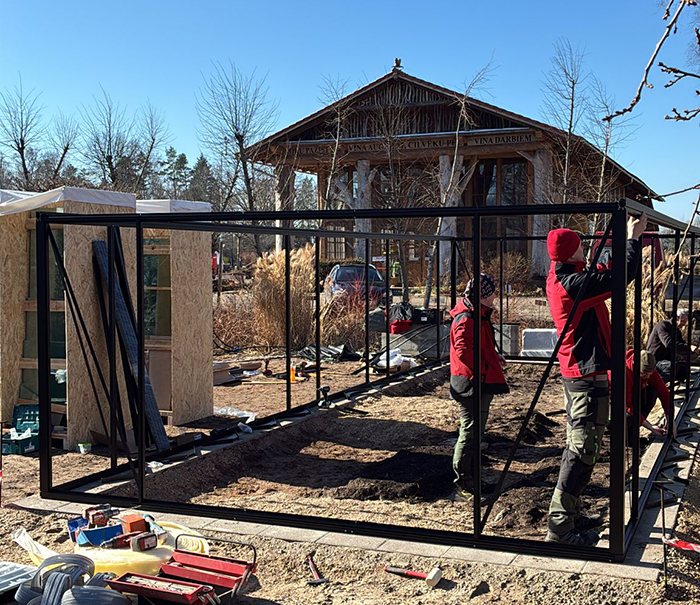

Gör en dokumenterad kontroll av fundamentets längder, bredder, diagonaler och nivåer innan monteringen startar. Fotografera gärna mätpunkterna och notera vilken ritningsversion kontrollen gjordes mot. Efter färdig montering kan vägledningen efter montering av växthus användas som nästa steg.

Vanliga ritningsfel att undvika

• Att använda modellnamnet som byggmått: kontrollera alltid måttsatt handling.
• Att läsa yttermått som invändiga mått: profiler och anslutningar minskar den fria ytan.
• Att bygga efter en skärmdump: den kan vara inaktuell, beskuren eller sakna anmärkningar.
• Att mäta bilden med linjal: använd den angivna måttsiffran.
• Att glömma höjdreferensen: nockhöjden måste kopplas till rätt basnivå.
• Att bara kontrollera diagonaler: verifiera även sidor, mellampunkter och nivå.
• Att bortse från dörrens rörelse: kontrollera fri passage och plats framför entrén.
• Att blanda dokumentversioner: arbeta med ett bekräftat, sammanhängande underlag.

Frågor att lösa innan layouten godkänns

• Är exakt modell, variant och dörrplacering bekräftad?
• Är ritningens enhet, datum och revision tydliga?
• Vet du vilka mått som avser utsida, insida och fundament?
• Är färdig golv- eller fundamentnivå fastställd?
• Finns tillräcklig passage för montering, bruk och underhåll?
• Har dörr, taköppningar och eventuella tillbehör fri rörelse?
• Är väggar, ledningar, marklutning och avvattning kontrollerade?
• Har tillämpliga lokala krav kontrollerats?
• Är oklarheter skriftligen lösta innan grundarbete påbörjas?

Vid produktspecifika frågor kan du använda sidan Kontakt. Skicka modellbeteckning, relevant ritning, tydliga fotografier och en exakt beskrivning av vilket mått som behöver bekräftas.

Vanliga frågor

Är angivna växthusmått invändiga eller utvändiga?

Det beror på ritningen. Total bredd och längd är ofta utvändiga mått, men ett dokument kan även visa profilcentrum, grundmått eller fria öppningar. Läs hjälplinjernas ändpunkter och ritningens anmärkningar. Om måtttypen inte framgår bör den bekräftas innan platsen förbereds.

Kan jag bygga fundamentet efter måtten på produktsidan?

Inte utan att först kontrollera produktens aktuella grund- och monteringsunderlag. Produktsidans mått kan vara avsedda för översikt och modelljämförelse. Fundamentet är en installationskritisk del och ska anpassas efter den bekräftade handlingen för exakt modell och konfiguration.

Varför skiljer sig den nominella storleken från den tekniska ritningen?

Nominella mått används för enkel kategorisering och kan vara avrundade. Den tekniska ritningen redovisar mer precisa avstånd mellan bestämda mätpunkter. Skillnaden behöver därför inte vara ett fel, men du ska alltid kontrollera att ritningen verkligen gäller den variant som ska installeras.

Vad betyder ”ej skalenlig”?

Det betyder att bildens proportioner eller storlek på sidan inte får användas för mätning. Endast utskrivna mått och uttryckligen angivna uppgifter gäller. Funktionen kan fortfarande illustreras tydligt, men ett avstånd får inte uppskattas genom att mäta linjen på skärm eller papper.

Hur ser jag på vilken sida dörren sitter?

Identifiera först vilken fasad eller riktning som visas. På planritningen framgår dörröppningen vanligen i ytterkonturen, ofta tillsammans med en rörelsemarkering. Jämför med fasadritningen och eventuella benämningar som vänster, höger, fram eller bak. Utgå inte från en spegelvänd produktbild.

Vilka mått är viktigast för ett väggväxthus?

Kontrollera längden längs väggen, utbyggnaden från väggen, högsta och lägsta anslutningsnivå samt dörrens fria utrymme. Mät också fasadens rakhet och hinder som takutsprång, fönster, stuprör och socklar. Infästning och tätning måste bedömas för den befintliga väggen.

Hur mycket extra utrymme bör lämnas runt växthuset?

Det finns inget universellt mått som passar alla modeller och tomter. Utrymmet ska räcka för montering, dörrfunktion, rengöring, underhåll och säker passage på den aktuella platsen. Ta även hänsyn till marklutning, avvattning, växtlighet och andra byggnader. Bekräfta modellspecifika behov i underlaget.

Bevisar lika diagonaler att fundamentet är korrekt?

Nej. Lika diagonaler är en viktig kontroll för en rektangulär form, men de bevisar inte att sidlängderna, höjden eller placeringen är rätt. Kontrollera även total bredd, total längd, raka mellanpunkter och nivåer. Komplexa former behöver delas upp och mätas zonvis.

Vilket dokument gäller om två mått verkar motsäga varandra?

Pausa arbetet och kontrollera dokumentens modellbeteckning, datum och revision. Använd inte automatiskt den nyaste fil du råkar ha om det är oklart vilken beställning den hör till. Be om bekräftelse på vilket underlag som gäller för den levererade modellen och spara svaret tillsammans med handlingarna.

Var hittar jag information om garanti och underhåll?

Garantirelaterad information finns på sidan Garanti. Produktens manual och övriga medföljande dokument ska också sparas, eftersom de kan innehålla anvisningar om användning, skötsel och kontroller som är specifika för konstruktionen.

Slutlig ritningsgranskning

Gör den sista granskningen med alla relevanta dokument bredvid varandra. Bekräfta modell, revision, enhet, yttermått, grundmått, höjder, dörrläge och fria arbetsytor. Jämför sedan ritningen mot den fullskaliga utsättningen på platsen. Varje avvikelse ska förstås innan fundament eller infästningar färdigställs.

En måttsatt ritning ska läsas som ett system av definierade mätpunkter, inte som en bild av ungefärliga proportioner.

När ritningsläsningen görs metodiskt blir det lättare att integrera växthuset med bostad, terrass och trädgård utan att kompromissa med användbarhet eller arkitektonisk helhet. Det viktigaste är inte att samla flest mått, utan att veta exakt vad varje mått beskriver och vilket dokument som styr nästa arbetsmoment.
